هیدرولیک

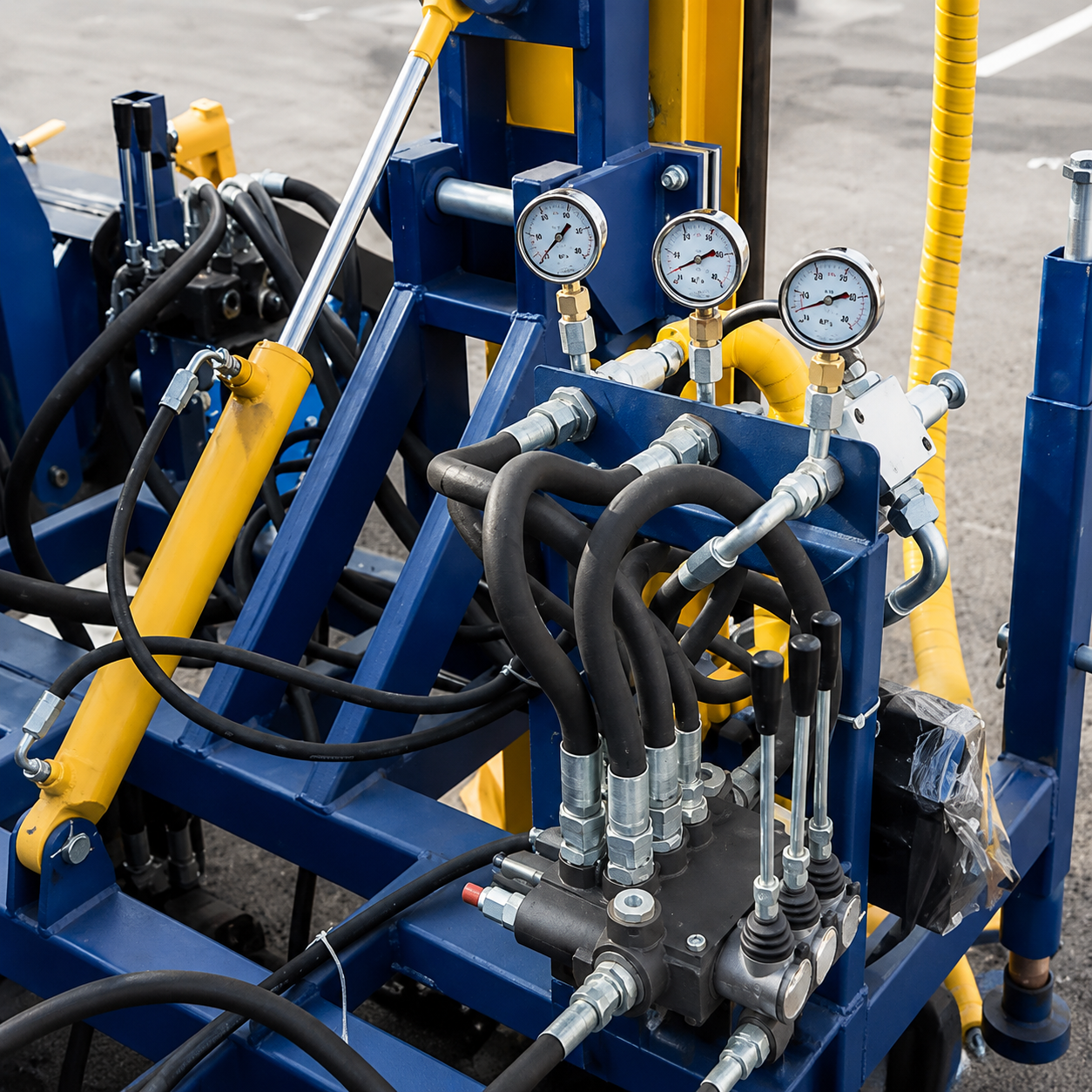

در بسیاری از صنایع، از ماشین‌ آلات سنگین و تجهیزات راهسازی گرفته تا دستگاه‌ های تولیدی و ابزارهای دقیق صنعتی، سیستم‌های انتقال نیرو نقش بسیار مهمی در عملکرد صحیح تجهیزات دارند. یکی از مهم‌ترین و پرکاربردترین فناوری‌ها در این حوزه، سیستم هیدرولیک است. این سیستم با استفاده از فشار سیال، انرژی و نیرو را از یک نقطه به نقطه دیگر منتقل می‌ کند و به دلیل توان بالا، قابلیت کنترل دقیق و عملکرد قابل اعتماد، در طیف گسترده‌ای از کاربردهای صنعتی مورد استفاده قرار می‌ گیرد.

هیدرولیک (Hydraulic) در واقع شاخه‌ای از علم مکانیک سیالات است که به بررسی رفتار مایعات تحت فشار و نحوه استفاده از آنها برای انتقال انرژی می‌ پردازد. همین ویژگی باعث شده است که سیستم‌های هیدرولیکی در بسیاری از ماشین‌ آلات و تجهیزات صنعتی مانند پرس‌ های هیدرولیک، لیفتراک‌ها، بیل‌های مکانیکی، جک‌های بالابر، خطوط تولید کارخانه‌ ها و ماشین‌آلات راهسازی کاربرد گسترده‌ای داشته باشند.

در این مقاله قصد داریم به‌ صورت جامع بررسی کنیم که سیستم هیدرولیک چیست، این سیستم چگونه کار می‌ کند، از چه اجزایی تشکیل شده است و چه انواعی دارد. همچنین در ادامه با مزایا و معایب سیستم‌های هیدرولیکی و انواع سیالات مورد استفاده در این سیستم‌ ها نیز آشنا خواهیم شد.

سیستم هیدرولیک چیست؟

سیستم هیدرولیک (Hydraulic system) مجموعه‌ای از قطعات و تجهیزات است که با استفاده از یک سیال تراکم‌ ناپذیر، معمولاً روغن هیدرولیک، نیرو را انتقال داده و آن را به حرکت یا کار مکانیکی تبدیل می‌کند. اساس عملکرد این سیستم بر قانون پاسکال استوار است. طبق این قانون، اگر فشاری به یک مایع محبوس وارد شود، این فشار به‌طور یکنواخت در تمام جهات منتقل خواهد شد.

همین اصل ساده، پایه عملکرد بسیاری از تجهیزات صنعتی پیشرفته است. در یک سیستم هیدرولیک، انرژی مکانیکی معمولاً توسط الکتروموتور یا موتور احتراقی تولید می‌ شود، سپس این انرژی به کمک پمپ به انرژی هیدرولیکی تبدیل شده و در ادامه از طریق سیال تحت فشار به بخش‌های مختلف سیستم منتقل می‌ شود. در نهایت، اکچویتورها یا عملگرها این انرژی را به حرکت خطی یا دورانی تبدیل می‌ کنند.

دلیل محبوبیت سیستم‌های هیدرولیکی در صنعت، توانایی بالای آن‌ها در تولید نیروی زیاد با ابعاد نسبتاً کوچک تجهیزات است. برای مثال، در بسیاری از ماشین‌آلات صنعتی، با استفاده از فشار روغن می‌توان بارهای بسیار سنگین را جابه‌جا کرد یا حرکات دقیق و کنترل‌شده‌ای به‌وجود آورد.

از سوی دیگر، سیستم‌ های هیدرولیکی در کاربردهایی که نیاز به کنترل پیوسته سرعت، فشار و جهت حرکت وجود دارد، بسیار کارآمد هستند. به همین علت در بسیاری از خطوط تولید، صنایع فولاد، صنایع خودروسازی، ماشین‌ آلات راهسازی، تجهیزات کشاورزی و حتی برخی سیستم‌های هوایی و دریایی، این فناوری نقش کلیدی دارد.

جدول مقایسه سیستم هیدرولیک، پنوماتیک و الکتریکی

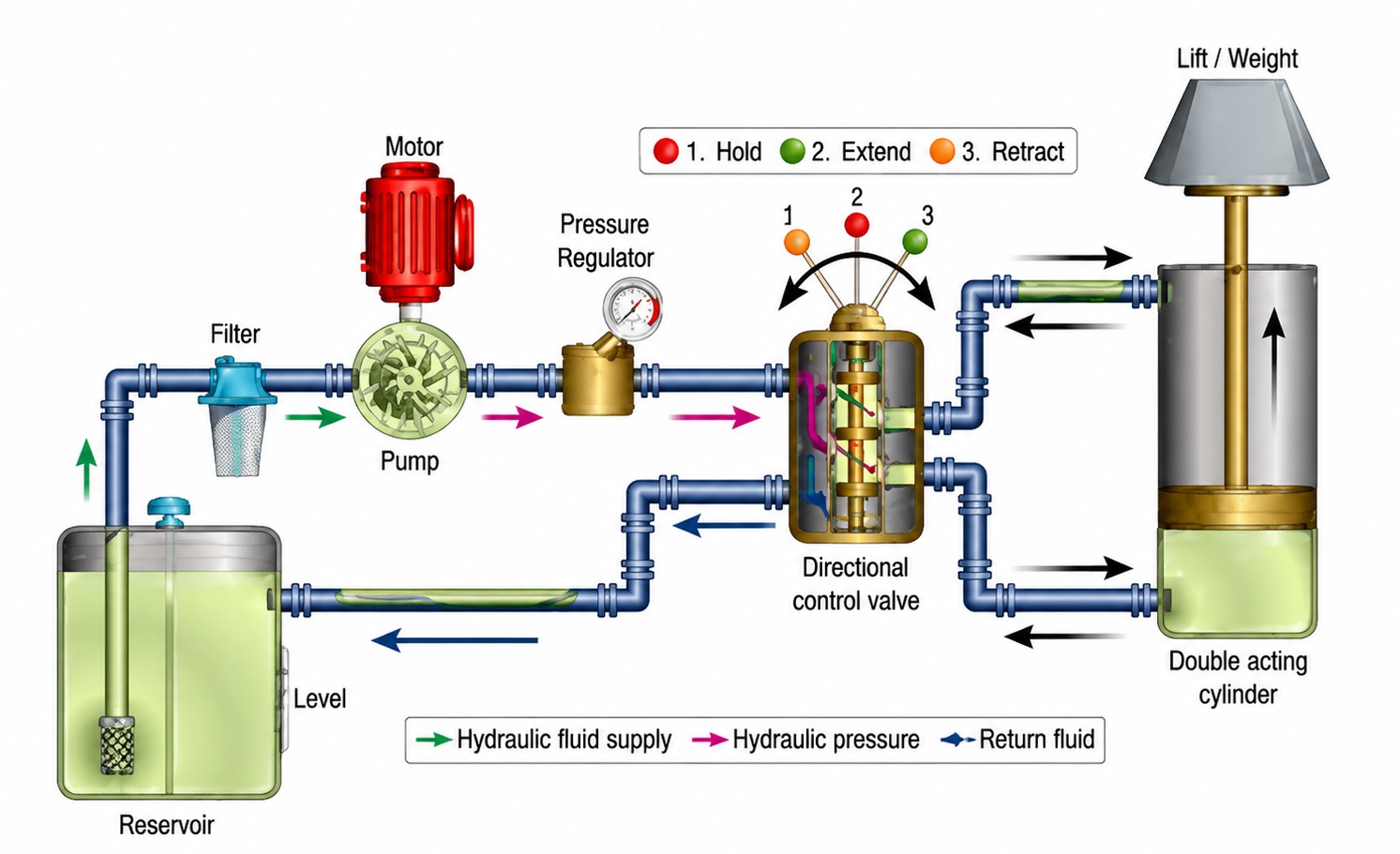

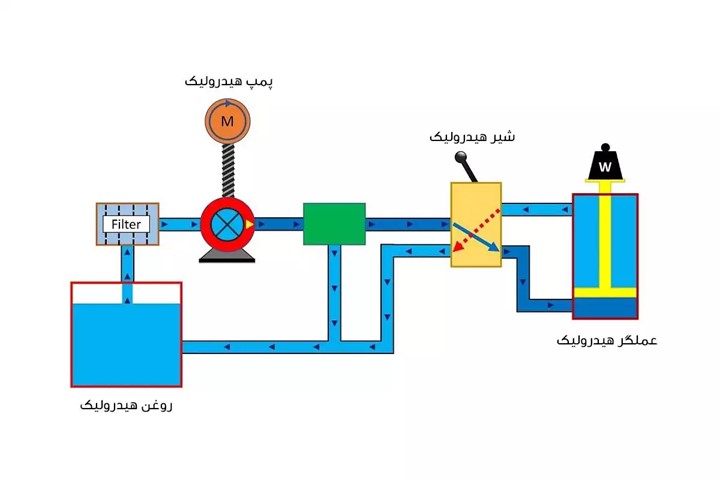

سیستم هیدرولیک چگونه کار می کند؟

برای درک بهتر نحوه عملکرد سیستم هیدرولیک باید بدانیم که این سیستم چگونه انرژی را دریافت، آن را به فشار سیال تبدیل کرده و سپس این انرژی را در مدار انتقال می‌ دهد. در یک مدار هیدرولیکی، سیال تحت فشار نقش اصلی را در انتقال نیرو ایفا می‌ کند و با حرکت در بین اجزای مختلف سیستم، باعث انجام کار مکانیکی می‌ شود. فرآیند عملکرد سیستم هیدرولیک را میتوان در چند مرحله اصلی بررسی کرد:

1. ذخیره و تأمین سیال هیدرولیک

در ابتدای چرخه، روغن هیدرولیک در مخزن یا تانک هیدرولیک نگهداری می‌ شود. این مخزن علاوه بر ذخیره سیال، وظایف مهم دیگری نیز بر عهده دارد؛ از جمله کمک به خنک شدن روغن، جدا شدن حباب‌های هوا و ته‌نشینی ذرات و آلودگی‌ ها. وجود مخزن باعث می‌ شود سیال با کیفیت مناسب وارد مدار شود.

2. ایجاد جریان توسط پمپ هیدرولیک

در مرحله بعد، پمپ هیدرولیک با دریافت انرژی مکانیکی از موتور الکتریکی یا موتور احتراقی، روغن را از مخزن مکش کرده و آن را در مدار به جریان می‌ اندازد. نکته مهم این است که پمپ مستقیماً فشار تولید نمی‌ کند؛ بلکه جریان سیال ایجاد می‌ کند. فشار زمانی به وجود می‌آید که این جریان در مسیر خود با مقاومت مواجه شود.

3. کنترل فشار، جهت و دبی سیال

پس از ورود سیال به مدار، شیرهای هیدرولیک وظیفه کنترل عملکرد سیستم را بر عهده دارند. این شیرها می‌ توانند مسیر حرکت روغن، میزان فشار و مقدار دبی جریان را تنظیم کنند. به کمک این قطعات میتوان مشخص کرد که سیال به کدام بخش از سیستم هدایت شود و عملگر با چه سرعت و فشاری حرکت کند.

4. تبدیل انرژی سیال به حرکت مکانیکی

در ادامه، سیال تحت فشار وارد عملگرهای هیدرولیکی (اکچویتورها) می‌شود. این عملگرها انرژی هیدرولیکی را به حرکت تبدیل می‌کنند. اگر عملگر یک سیلندر هیدرولیکی باشد، حرکت خطی ایجاد می‌شود و اگر موتور هیدرولیکی باشد، حرکت دورانی تولید خواهد شد. در این مرحله، فشار روغن باعث حرکت پیستون یا چرخش موتور شده و کار مکانیکی انجام می‌شود.

5. بازگشت سیال به مخزن

پس از انجام کار، روغن از طریق خطوط برگشت دوباره به مخزن هدایت می‌شود تا چرخه عملکرد سیستم تکرار شود. در مسیر برگشت معمولاً فیلترهای هیدرولیک قرار می‌گیرند تا آلودگی‌ها از سیال جدا شده و کیفیت روغن حفظ شود.

✅ مثال ساده از عملکرد سیستم هیدرولیک

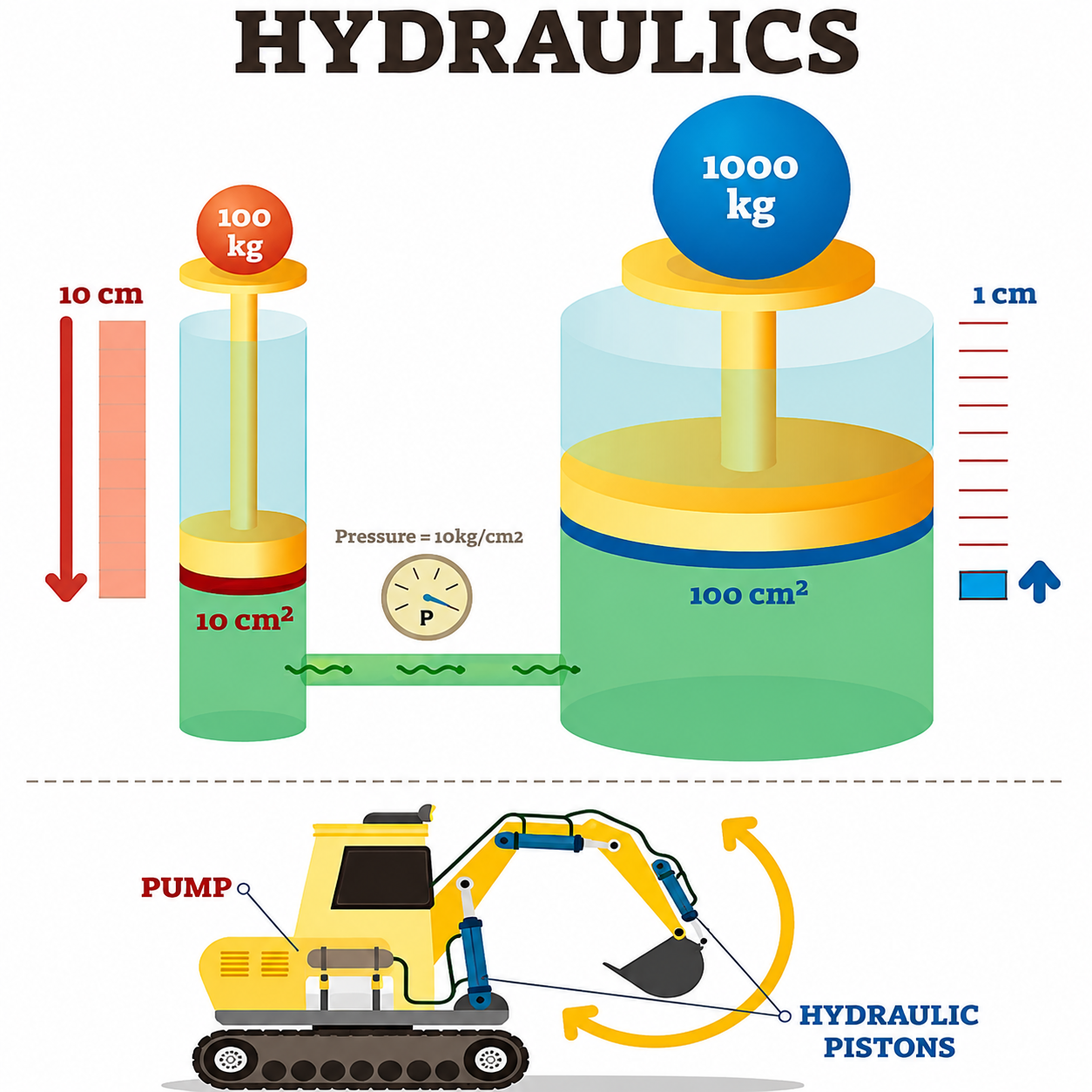

یک نمونه ساده از عملکرد هیدرولیک را میتوان در جک هیدرولیکی خودرو مشاهده کرد. زمانی که اپراتور نیروی کمی به اهرم جک وارد می‌ کند، روغن در داخل سیستم تحت فشار قرار می‌گیرد. این فشار به پیستون بزرگ‌ تر منتقل شده و باعث می‌ شود جک بتواند وزن زیاد خودرو را بلند کند. این مثال به‌ خوبی نشان می‌ دهد که سیستم هیدرولیک چگونه می‌تواند نیروی کم را به نیروی بسیار بزرگ‌ تر تبدیل کند.

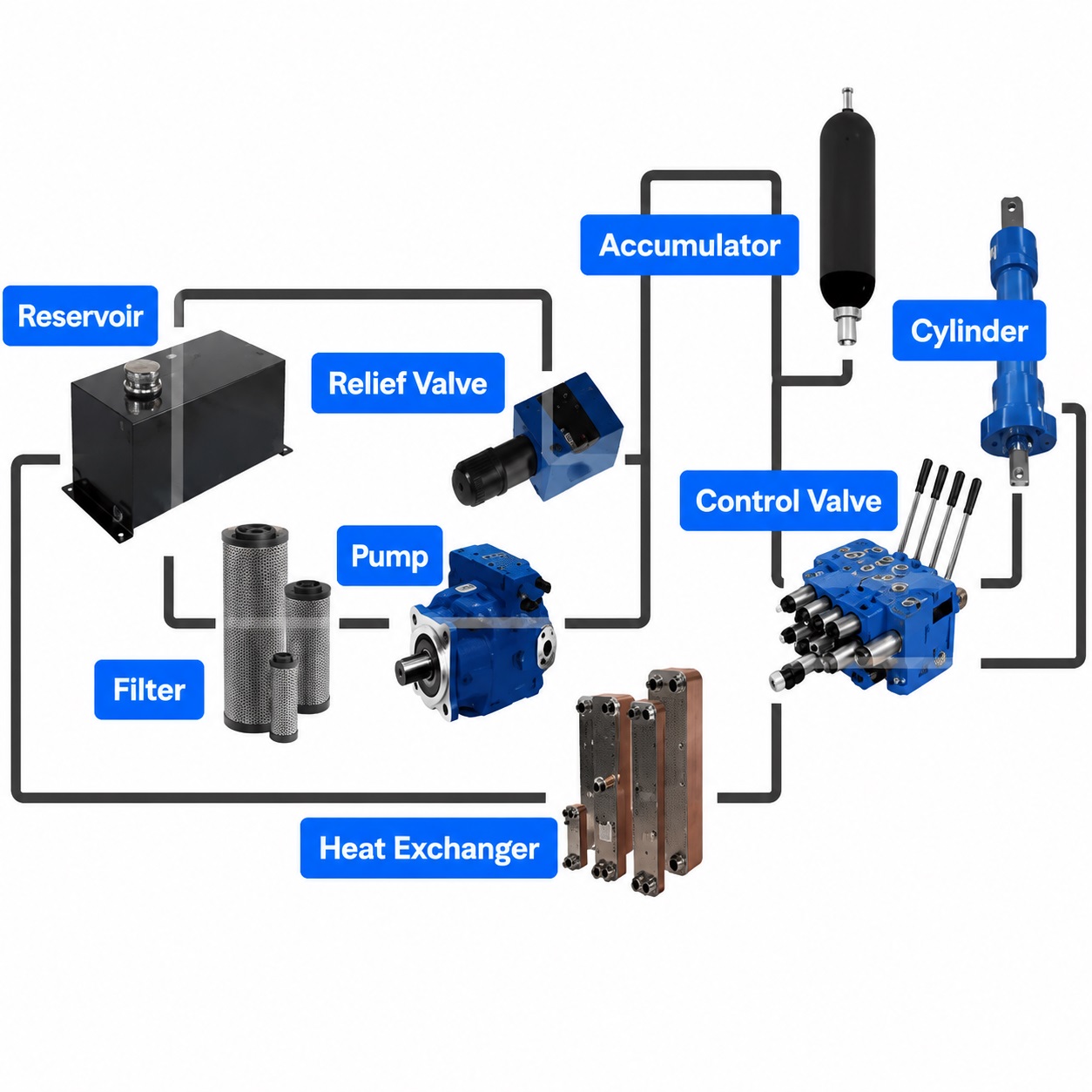

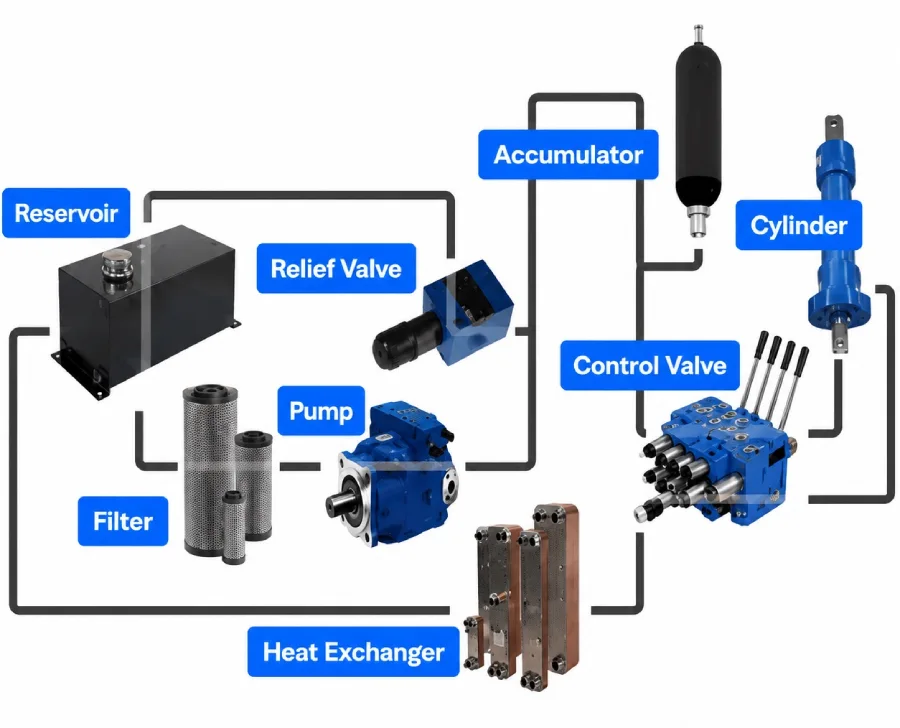

اجزای تشکیل دهنده سیستم هیدرولیک

یک سیستم هیدرولیکی از بخش‌ های مختلفی تشکیل شده است که هر کدام نقش خاصی در تولید، کنترل، انتقال و تبدیل انرژی دارند. شناخت این اجزا برای انتخاب، نگهداری و عیب‌ یابی سیستم بسیار مهم است. مهم‌ ترین اجزای تشکیل‌ دهنده سیستم هیدرولیک عبارت‌اند از:

• مخزن هیدرولیک
• پمپ هیدرولیک
• شیرهای هیدرولیک
• اکچویتورهای هیدرولیک
• آکومولاتور
• فیلترها

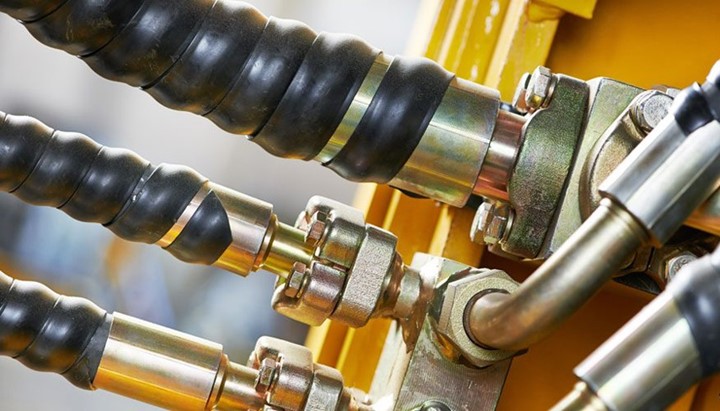

• شیلنگ‌ ها و لوله‌ ها
• اتصالات، آب‌ بندها و تجهیزات کنترلی

🔹پمپ هیدرولیک (Hydraulic Pump)

پمپ هیدرولیک اصلی ترین بخش تولید انرژی در سیستم هیدرولیک است و وظیفه آن تبدیل انرژی مکانیکی به انرژی هیدرولیکی و ایجاد جریان سیال در مدار می‌ باشد. این قطعه روغن را از مخزن مکش کرده و آن را با دبی مشخص در سیستم به گردش درمی‌ آورد. نکته مهم این است که پمپ مستقیماً فشار تولید نمی‌ کند؛ بلکه فشار زمانی ایجاد می‌شود که جریان روغن با مقاومت بار یا محدودیت در مسیر روبه‌ رو شود.

پمپ‌های هیدرولیک در انواع مختلفی مانند پمپ دنده‌ای، پره‌ای و پیستونی تولید می‌ شوند که هرکدام برای محدوده مشخصی از فشار، دبی و نوع کاربرد طراحی شده‌اند. انتخاب صحیح پمپ بر اساس فشار کاری، دبی مورد نیاز و شرایط عملیاتی، نقش مهمی در راندمان، کاهش استهلاک و افزایش طول عمر کل سیستم دارد.

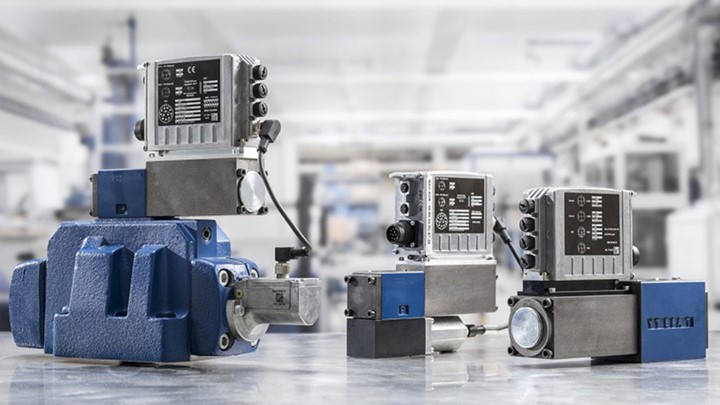

🔹شیر هیدرولیک (Hydraulic Valve)

شیر هیدرولیک وظیفه کنترل و هدایت سیال در مدار را بر عهده دارد و به‌نوعی بخش کنترلی سیستم محسوب می‌ شود. این قطعه تعیین می‌کند که روغن به کدام مسیر حرکت کند، چه فشاری در مدار برقرار باشد و با چه سرعتی عملگرها حرکت کنند. بدون شیرهای هیدرولیک، کنترل دقیق حرکت و ایمنی سیستم امکان‌ پذیر نخواهد بود.

شیرهای هیدرولیک معمولاً در سه دسته اصلی شامل شیر کنترل جهت، شیر کنترل فشار و شیر کنترل دبی قرار می‌ گیرند. عملکرد صحیح این قطعات از ایجاد ضربه‌ های ناگهانی، افزایش بیش از حد فشار و افت راندمان جلوگیری می‌کند و نقش مهمی در پایداری و ایمنی سیستم هیدرولیکی دارد.

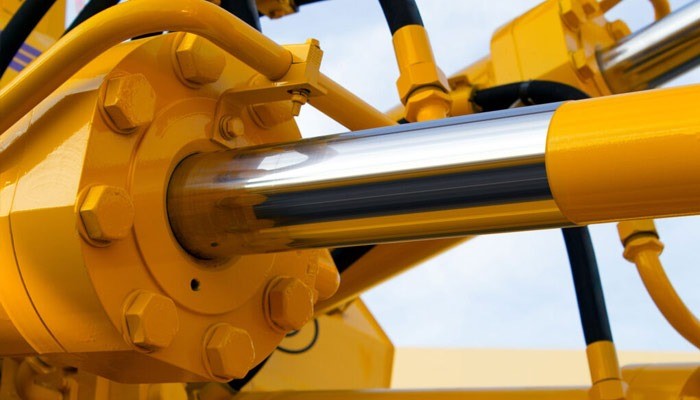

🔹اکچویتور یا عملگر هیدرولیک (Hydraulic Actuator)

اکچویتور هیدرولیک قطعه‌ای است که انرژی سیال تحت فشار را به حرکت مکانیکی تبدیل می‌کند و در واقع خروجی نهایی سیستم در این بخش دیده می‌شود. زمانی که روغن تحت فشار وارد عملگر می‌شود، نیروی هیدرولیکی به حرکت خطی یا دورانی تبدیل شده و عملیات مورد نظر انجام می‌گیرد.

اکچویتورها به دو نوع اصلی سیلندر هیدرولیک (حرکت خطی) و موتور هیدرولیک (حرکت دورانی) تقسیم می‌شوند. این تجهیزات به دلیل توان بالا در ابعاد نسبتاً کوچک، کنترل دقیق نیرو و قابلیت تحمل بارهای سنگین، در ماشین‌آلات صنعتی، راهسازی، کشاورزی و تجهیزات متحرک کاربرد گسترده‌ای دارند.

🔹آکومولاتور هیدرولیک (Hydraulic Accumulator)

آکومولاتور هیدرولیک وظیفه ذخیره انرژی سیال تحت فشار و تثبیت عملکرد مدار را بر عهده دارد. این قطعه عملکردی مشابه باتری در سیستم‌های الکتریکی دارد و می‌تواند در زمان افزایش فشار، انرژی را ذخیره کرده و هنگام افت فشار یا نیاز لحظه‌ای، آن را به مدار بازگرداند.

آکومولاتورها معمولاً در انواع تیوپی، دیافراگمی و پیستونی طراحی می‌شوند و کاربردهایی مانند کاهش نوسانات فشار، جذب ضربه‌های هیدرولیکی، تأمین دبی لحظه‌ای اضافی و افزایش ایمنی سیستم دارند. انتخاب صحیح آکومولاتور بر اساس فشار کاری، حجم مورد نیاز و سرعت پاسخ، نقش مهمی در بهبود عملکرد مدار هیدرولیک ایفا می‌کند.

انواع سیستم هیدرولیک

سیستم‌ های هیدرولیکی به دلیل توان بالا در انتقال قدرت و کنترل دقیق حرکت، در صنایع مختلف کاربرد گسترده‌ای دارند. این سیستم‌ ها بر اساس محل نصب، نوع کاربرد و شرایط کاری به دو دسته اصلی تقسیم می‌ شوند:

• سیستم هیدرولیکی ثابت (Stationary Hydraulic System)
• سیستم هیدرولیکی متحرک (Mobile Hydraulic System)

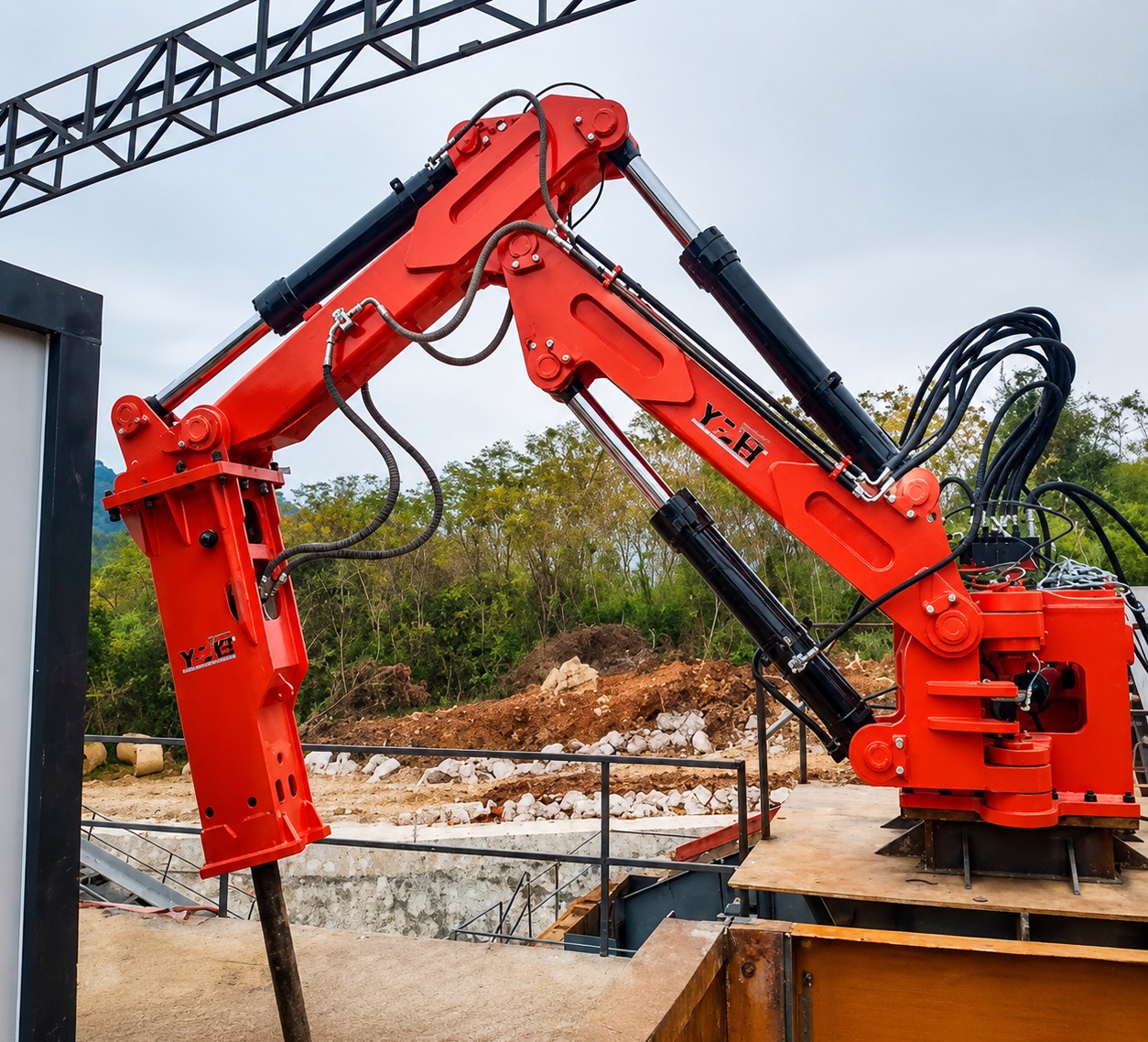

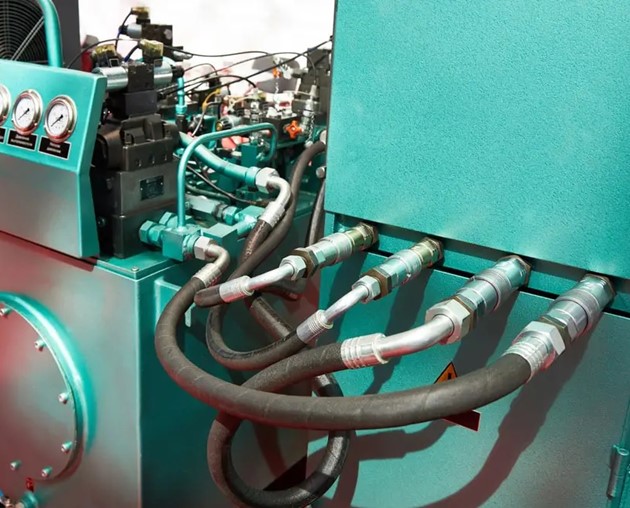

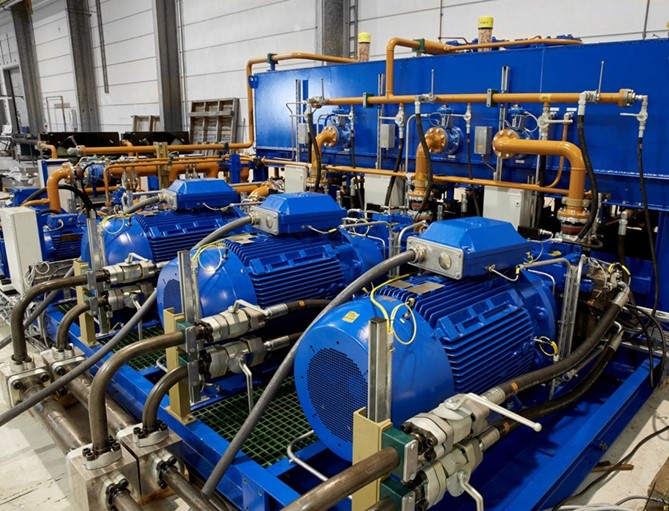

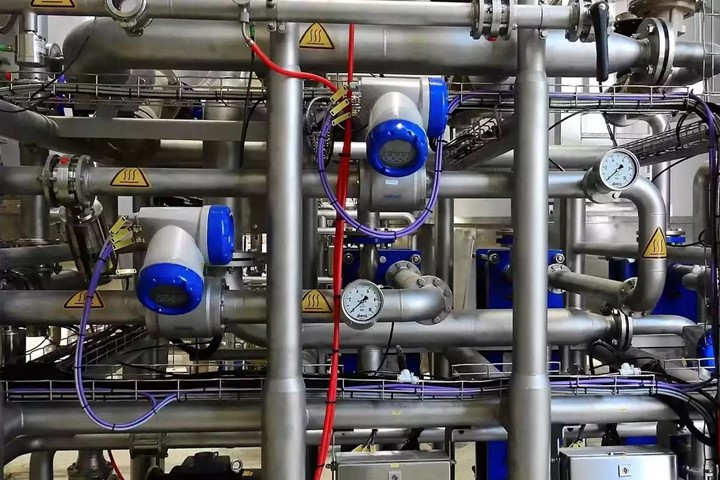

سیستم هیدرولیکی ثابت (Stationary)

سیستم هیدرولیکی ثابت به سیستمی گفته می‌ شود که در یک محل مشخص نصب شده و قابلیت جابه‌ جایی ندارد. این نوع سیستم معمولاً در کارخانه‌ ها، خطوط تولید و ماشین‌آلات صنعتی مستقر استفاده می‌ شود. در سیستم‌های ثابت، تمرکز اصلی بر دقت عملکرد، توان بالا و کارکرد پیوسته است. ویژگی‌ های این سیستم به شرح زیر است:

• نصب در محیط‌های صنعتی و کارگاهی
• عملکرد مداوم و طولانی‌ مدت
• طراحی مناسب برای بارهای سنگین
• دسترسی آسان‌ تر برای سرویس و نگهداری
• امکان استفاده از تجهیزات بزرگ‌ تر، دقیق‌ تر و پیشرفته‌ تر

✔️کاربردهای سیستم هیدرولیکی ثابت

• پرس‌ های هیدرولیک صنعتی
• دستگاه‌ های تزریق پلاستیک
• ماشین‌ آلات خطوط تولید
• تجهیزات نورد و فرم‌دهی فلزات
• بالابرها و جک‌ های ثابت صنعتی

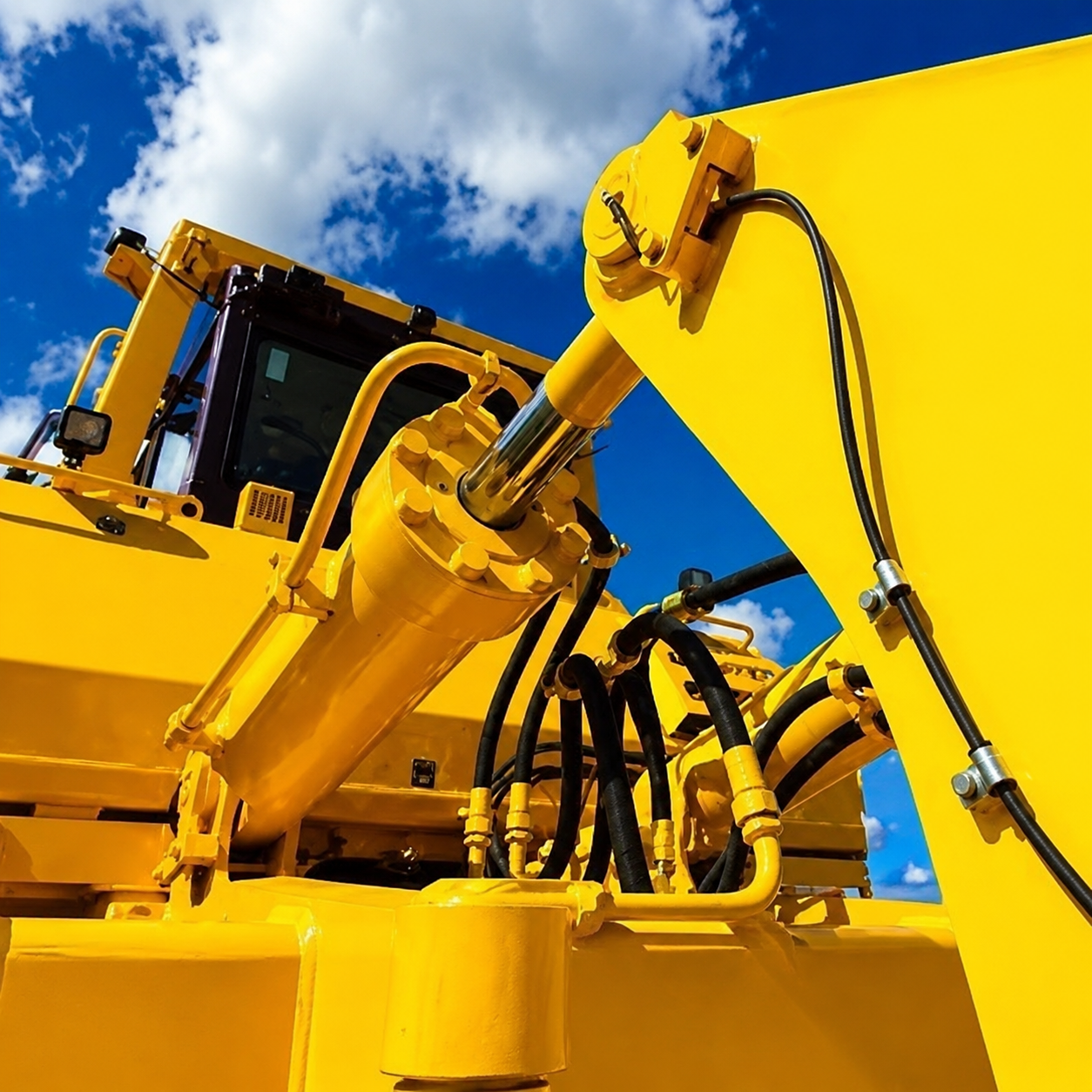

سیستم هیدرولیکی متحرک (Mobile)

سیستم هیدرولیکی متحرک در ماشین‌ آلات و تجهیزاتی استفاده می‌ شود که قابلیت حرکت و جابه‌ جایی دارند. این سیستم‌ ها باید در شرایط محیطی سخت، فضای باز و عملیات سنگین عملکرد قابل اطمینانی داشته باشند. در این نوع سیستم، علاوه بر تولید قدرت بالا، مقاومت مکانیکی و دوام در برابر شرایط محیطی اهمیت ویژه‌ای دارد. ویژگی‌ های این سیستم شامل موارد زیر می شود:

• نصب روی ماشین‌ آلات متحرک
• طراحی فشرده، سبک و مقاوم
• تحمل لرزش، ضربه و گردوغبار
• عملکرد سریع و قابل اطمینان
• وابستگی به موتورهای دیزلی یا احتراقی در بسیاری از کاربردها

✔️کاربردهای سیستم هیدرولیکی متحرک

• بیل مکانیکی
• لودر
• لیفتراک
• جرثقیل
• ماشین‌ آلات کشاورزی
• تجهیزات راهسازی و معدنی

بنابراین تفاوت اصلی بین سیستم‌ های هیدرولیکی ثابت و متحرک در محل استفاده، شرایط کاری، منبع تأمین انرژی و نوع طراحی مدار است. سیستم‌ های ثابت معمولاً در محیط‌های کنترل‌ شده صنعتی نصب می‌ شوند و برای دقت بالا و عملکرد پیوسته طراحی شده‌اند. در مقابل، سیستم‌های متحرک باید در برابر لرزش، ضربه، گردوغبار و تغییرات دمایی مقاوم باشند و اغلب انرژی خود را از موتورهای احتراقی تأمین می‌ کنند.

سیالات هیدرولیکی

سیالات هیدرولیکی مهمترین جزء هر سیستم هیدرولیک هستند، زیرا تمام فرآیند انتقال انرژی در مدار بر عهده این سیال است. در اغلب کاربردهای صنعتی از روغن هیدرولیک معدنی استفاده می‌ شود، اما بسته به شرایط کاری، ممکن است از سیالات سنتزی، ضدآتش یا زیست‌تخریب‌پذیر نیز بهره گرفته شود. انتخاب نوع سیال تأثیر مستقیمی بر عملکرد، راندمان و طول عمر تجهیزات هیدرولیکی دارد.

روغن هیدرولیک علاوه بر انتقال قدرت، وظایف مهم دیگری نیز از جمله روانکاری قطعات متحرک، خنک‌ کاری سیستم، جلوگیری از خوردگی، کاهش سایش قطعات و انتقال آلودگی‌ها به فیلتر انجام می‌ دهد. بنابراین یک سیال مناسب باید دارای ویسکوزیته استاندارد، پایداری حرارتی و شیمیایی بالا، خاصیت ضدسایش و مقاومت در برابر کف کردن باشد تا سیستم در شرایط مختلف کاری عملکردی پایدار و قابل اطمینان داشته باشد.

انتخاب نادرست سیال هیدرولیکی می‌ تواند منجر به افزایش استهلاک پمپ و شیرها، کاهش راندمان، خرابی آب‌بندها و افزایش دمای مدار شود. به همین دلیل، هنگام انتخاب روغن هیدرولیک باید عواملی مانند فشار کاری، دمای محیط، نوع تجهیزات و توصیه سازنده دستگاه به‌ دقت بررسی شود تا بیشترین بازدهی و طول عمر برای سیستم فراهم گردد.

جدول مزایا و معایب سیستم هیدرولیک

جمع بندی

سوالات متداول
