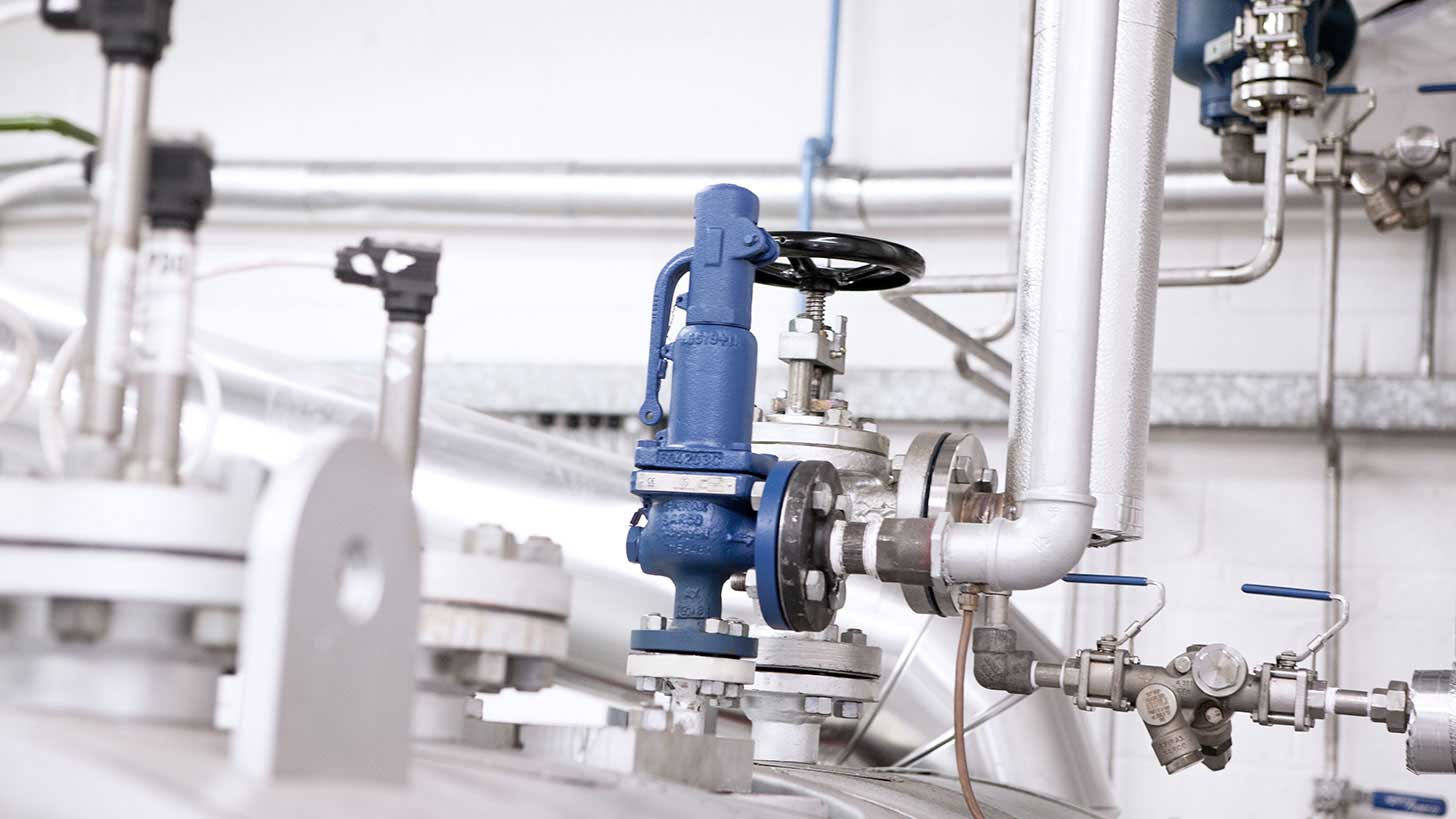

شیر اطمینان اسپیراکس سارکو (Spirax Sarco) ساخت انگلیس است که برای محافظت از سیستم‌های بخار، هوا، گاز و مایعات در برابر فشار اضافی طراحی شده و در ۵ سری SVL، SV7، SV5708، SV5601 و SV69L عرضه می‌شود.
سیستم‌های بخار بدون نصب Safety Valve در صورت خرابی سیستم خنک کننده وارد شرایط بحرانی می‌شوند. فشار اضافی ممکن است تجهیزاتی مانند بویلر، مخزن‌ها و یا مبدل‌ها را منفجر کند. اما برندهایی مانند Spirax Sarco تجهیزات حیاتی انواع شیر اطمینان را طراحی کرده‌اند. شیر اطمینان مدل SV7 اسپیراکس سارکو برای بخار و هوای صنعتی سنگین طراحی شده و سری SVL را می‌توان در صنایع غذایی و دارویی استفاده کرد. SV5601 و SV5708 نیز شیرهای اطمینان با بدنه برنزی هستند که در مصارف عمومی کاربرد دارند. در هنگام انتخاب انواع سیفتی ولو اسپیراکس سارکو باید نوع سیال و استانداردهای مورد نیاز فرایند را با مشخصات فنی این شیرها تطبیق دهید. در این مطلب انواع سیفتی ولو اسپیراکس سارکو را معرفی می‌کنیم.
برند Spirax Sarco ساخت انگلیس از نام‌های مطرح بین‌المللی در زمینه طراحی و عرضه تجهیزات تحت فشار است که طیف کاملی از انواع سیفتی ولو مناسب صنایع مختلف و برای نصب در شرایط گوناگون را طراحی کرده است. در سبد محصولات این برند می‌توانید شیرهای اطمینان مناسب بخار و هوای سنگین، فرایندهای بهداشتی، گاز و مایع را تهیه کنید. اسپیراکس سارکو انواع سیفتی ولو را در ۵ سری عرضه می‌کند:

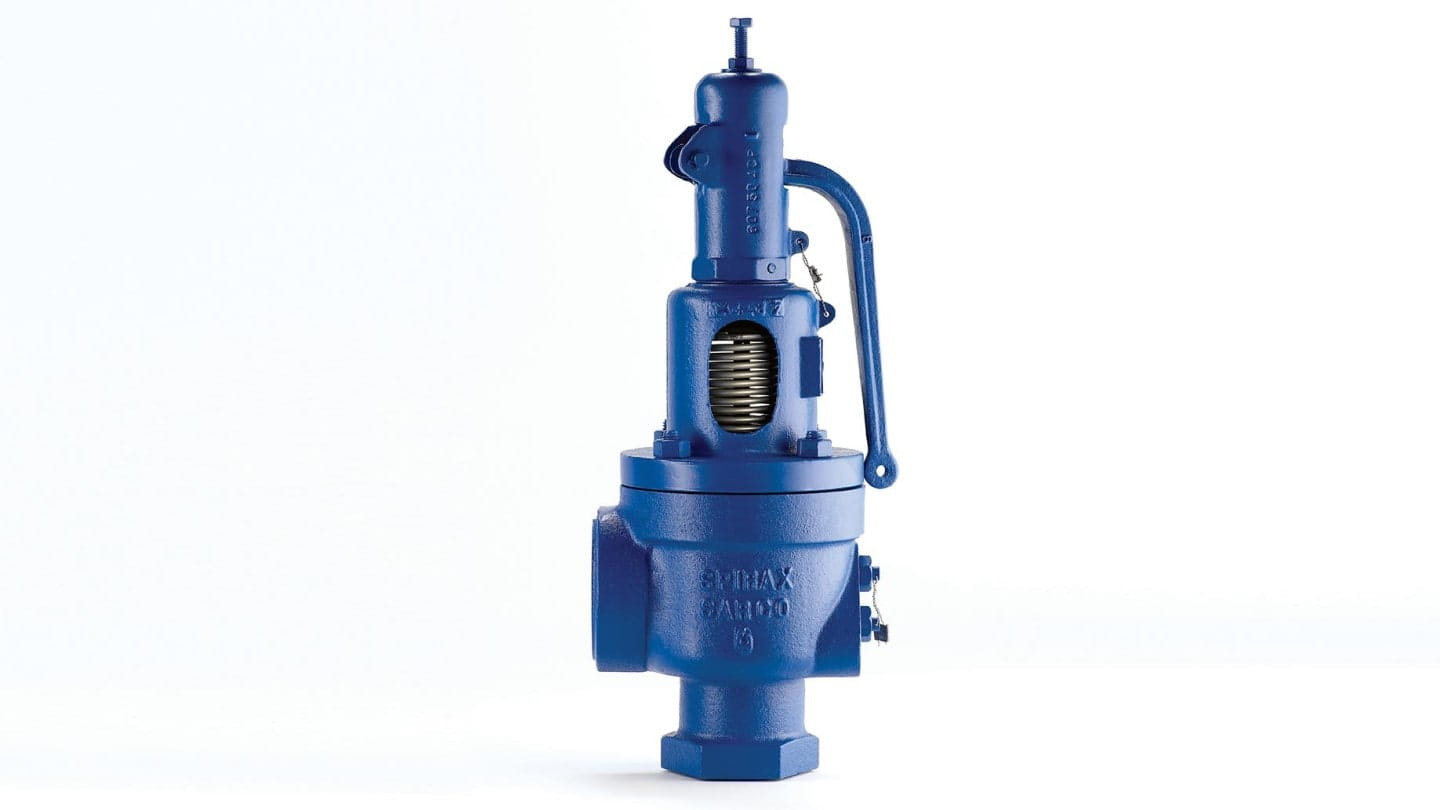

شیر اطمینان اسپیراکس سارکو سری SV7 با رویکرد تخصصی برای محافظت از سیستم‌های بخار و هوای سنگین در دو مدل SV73 با بدنه چدنی و SV74 با بدنه فولاد ریخته‌گری عرضه می‌شود. این سری از سیفتی ولوهای اسپیراکس سارکو برای کاربردهای صنعتی سنگین مانند بویلرها، مبدل‌های حرارتی و سیستم‌های برگشت کندانس مناسب هستند.
هر دو مدل سری SV7 دارای نازل کامل (Full Nozzle) و ظرفیت بالایی هستند و نشیمنگاه و تخلیه آنها به صورت Top Guided طراحی شده است. این سری از شیرهای اطمینان اسپیراکس سارکو در سایزهای اینچی الی 8 اینچی عرضه می‌شوند و از اوریفیس‌های تایپ J تا R در طراحی آنها استفاده شده است.
| ویژگی | مشخصات |
|---|---|
| سری | SV7 |
| مدل‌ها | - SV74 با بدنه چدنی |
| - SV73 با بدنه فولاد ریختگی | |
| نوع | شیر اطمینان نیم - نازل (Semi-nozzle) |
| سایز | الی 8 اینچی |
| اندازه اوریفیس | J تا R |
| محدوده فشار تنظیم | ۵ تا ۳۰۰ psig |
| متریال بدنه | چدنی / فولاد ریختگی |
| متریال تریم | استیل ضد زنگ |
| فنر اختیاری | تنگستن برای دمای بالا |
| استاندارد طراحی | - ASME I |
| - ASME VIII | |
| - API 526 | |
| کاربردها | بخار و هوا |
اسپیراکس سارکو مدل SV74 یک شیر اطمینان نیم – نازل با بدنه فولاد ریختگی است که برای محافظت از مخازن تحت فشار بدون آتش در سیستم‌های بخار و هوا طراحی شده است و تاییدیه‌های ASME Section VIII به همراه API 526 را دارد. این مدل با بدنه فولاد ریختگی و تریم استیل ضد زنگ برای نصب در محدوده فشار ۵ الی ۳۰۰ psig عرضه می‌شود و محدوده دمای کاری آن تا حداکثر ۴۲۲ درجه فارنهایت است. سری SV74 با ۷ نوع اوریفیس و ۱۱ سایز اتصال مختلف عرضه شده که تنوع بالایی برای انتخاب را فراهم می‌کند. در مخازن تحت فشار بدون آتش که سیال تخلیه شده سمی یا قابل اشتعال وجود دارد، از این مدل شیر اطمینان اسپیراکس سارکو استفاده می‌کنند. کاربردهایی مانند:
مدل SV73 اسپیراکس سارکو، شیر اطمینان نیم – نازل با بدنه چدنی است که برای محافظت از بویلرها و مخازن تحت آتش در سیستم‌های بخار طراحی شده و تاییدیه‌های ASME Section 1 و National Board را دارد. این سیفتی ولو اسپیراکس سارکو با بدنه چدنی قادر است فشار در محدوده ۵ الی ۳۰۰ psig و تا حداکثر دمای ۴۰۶ درجه فارنهایت را تحمل کند. همچنین با تنوع بالا همراه با ۸ سایز اوریفیکس و ۱۳ سایز اتصال عرضه می‌شود. نازل از نوع کامل طراحی شده تا ظرفیت بالایی برای تخلیه سریع فشار اضافی را داشته باشد. سری SV73 فقط برای نصب روی مخازن تحت آتش (بویلرها) طراحی شده است و نصب آن در مخازن بدون آتش با سیستم‌های هوای فشرده از نظر استاندارد اشتباه است. کاربردهایی مانند:

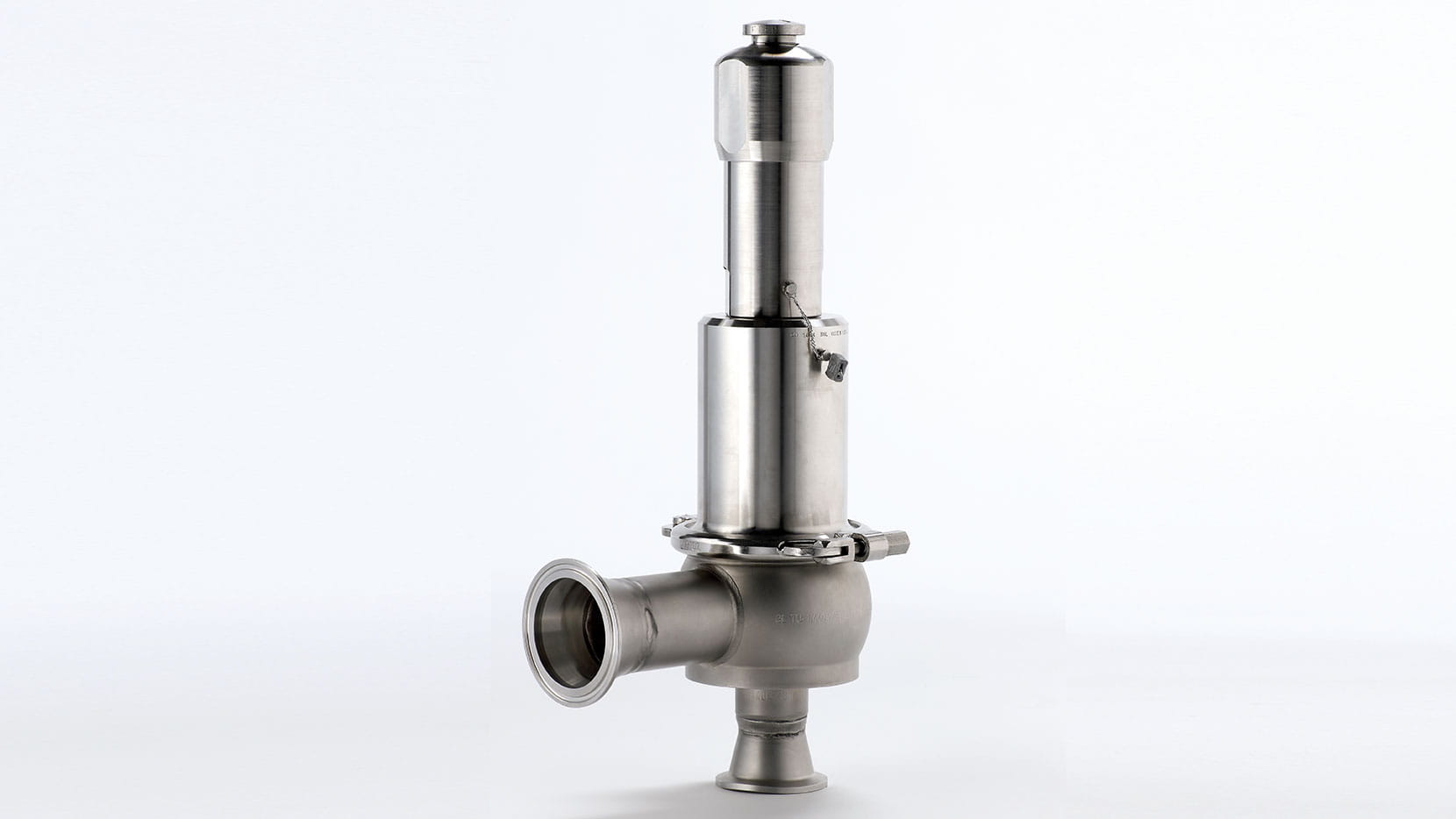

سری SVL شیرهای اطمینان از نوع Full-Lift برای خدمات تمیز و بهداشتی هستند که در صنایع غذایی، دارویی و شیمیایی استفاده می‌شوند. این سری از شیرهای اطمینان اسپیراکس سارکو در سه مدل SVL483، SVL481 و SVL488 با بدنه استیل 316L عرضه شده‌اند. تمامی مدل‌های سری SVL برند اسپیراکس سارکو دارای تاییدیه‌های ASME BPE و FDA هستند.
شیرهای اطمینان سری SVL در سایز 1 اینچی الی ۶ اینچی و با محدوده فشار عملیاتی 1.5 الی 986 psig عرضه می‌شوند. این سری دارای خاصیت آپستیک بالا و فضای مرده کم است که از تجمع باکتری و آلودگی‌ها در شیر جلوگیری می‌کند. همچنین قابلیت تمیزکاری مطابق دستورالعمل‌های SIP و CIP دارند و هر کدام از آنها را می‌توان به شکل Flush نصب نمود. در صنایع غذایی و دارویی که نیاز به استانداردهای بهداشتی FDA است، سری SVL اسپیراکس سارکو گزینه هدفمند و کاملاً تخصصی است.
| ویژگی | مشخصات |
|---|---|
| سری | SVL |
| مدل‌ها | SVL488 / SVL481 / SVL483 |
| نوع | شیر اطمینان Full-Lift خدمات تمیز |
| سایز | 1 الی ۶ اینچی |
| محدوده فشار تنظیم | 1.5 الی ۹۸۶ psig |
| متریال بدنه | استیل 316L |
| استاندارد طراحی | ASME VIII |
| الزامات بهداشتی | مطابق DIN 11866 |
| قابلیت تمیزکاری | COP، SIP، CIP |
| نصب | Flush Mount |
| کاربرد | صنایع غذایی، دارویی و شیمیایی |
سری SVL برای محافظت از تجهیزات در برابر فشار اضافی در صنایع غذایی، دارویی و شیمیایی طراحی شده‌اند. اکثر مهندسین هنگام خرید این شیرها صرفاً به سایز خط توجه می‌کنند و انتظار دارند که سری SVL مناسب را تهیه نمایند. اما بدون اطلاع از نوع اتصال بهداشتی (کلمپی، فلنجی یا دنده‌ای) انتخاب مدل مناسب این سری امکان‌پذیر نیست. از طرفی بارها با افرادی مواجه هستیم که هنگام بررسی مدل‌ها به ظرفیت و نوع فرایند توجه نمی‌کنند. به هر حال باید بررسی کنید که فرایند شما به چه نوع الزام تمیزکاری CIP یا SIP نیاز دارد؟
اگر فرایند استریل مکرر با بخار دارید، باید مدلی انتخاب شود که بلوز الاستومر آن با دمای SIP سازگار باشد. در غیر این صورت، بلوز شیر در عرض چند ماه ترک خورده و نشتی می‌کند. قابلیت‌ها و کاربردهای شیرهای اطمینان SVL اسپیراکس سارکو به قرار زیر هستند:
این شیر اطمینان اسپیراکس سارکو برای کاربردهای کوچک با ظرفیت پایین طراحی شده و خاصیت خدمات تمیز فقط در ورودی شیر را تامین می‌کند. از این مدل برای محافظت سیستم‌های گاز در پر کردن نوشیدنی‌ها، تجهیزات کوچک آزمایشگاهی و خطوط فرعی فرایندهای بهداشتی استفاده می‌کنند.
شیر اطمینان با اتصال کلمپی برای فرایندهایی با ظرفیت متوسط است که می‌تواند در هر نوع منطقه تمیز نصب شود. از این مدل سیفتی ولو اسپیراکس سارکو برای نصب روی تجهیزات پرکن بطری، مخازن تخمیر و خطوط فرایندهای لبنی و نوشیدنی‌ها استفاده می‌کنند.
برای ظرفیت‌های بالا طراحی شده و کاملا مناسب نصب در کارخانه‌های بزرگ صنایع غذایی و بهداشتی است. این مدل را برای نصب روی خطوط اصلی فرایند، مخازن ذخیره بزرگ و تجهیزات با دبی بالا در صنایع تولید نوشیدنی‌ها استفاده می‌کنند.

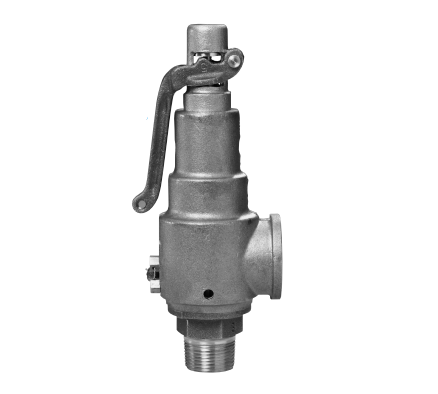

سری SV5601 نوعی شیر اطمینان برنزی برای کاربردهای ASME Section 1 است که در بویلرها، خطوط لوله و مخازن تحت آتش برای محافظت در برابر فشار اضافی استفاده می‌شوند. این سری با بدنه برنزی و سایز الی اینچی عرضه شده و محدوده فشار از ۵ الی ۲۵۰ psig را تحمل می‌کند.
این سری را با ۶ نوع اوریفیس و ۱۲ سایز اتصال مختلف عرضه شده که تنوع بالایی برای انتخاب فراهم می‌کند. نشیمنگاه و تخلیه آن به صورت Top Guided طراحی شده و نازل کامل با ظرفیت تخلیه بالایی دارد. نازل و دیسک این شیر قابل تعویض هستند و حتی امکان تغییر ورودی از متریال برنجی به استیل بدون نیاز به خرید شیر جدید فراهم است. فنر استیل و طراحی دیسک و نشیمنگاه با آب‌بندی حبابی، نشتی این شیر را به حداقل می‌رساند. این شیر اطمینان اسپیراکس سارکو برای نصب روی بویلرهای بخار و مخازن تحت آتش با تاییدیه ASME Section 1 کارایی دارد.
| ویژگی | مشخصات |
|---|---|
| سری | SV5601 |
| نوع | شیر اطمینان برنزی |
| سایز | الی اینچی |
| محدوده فشار تنظیم | ۵ الی ۲۵۰ psig |
| حداکثر دما | ۴۰۶ درجه فارنهایت |
| متریال بدنه | برنزی |
| تعداد اوریفیس | ۶ عدد |
| تعداد سایز اتصال | ۱۲ عدد |
| استاندارد طراحی | ASME Section 1 |
| کاربردها | بویلرها و مخازن تحت آتش |
Spirax Sarco این سیفتی ولوهای خود را برای محافظت از بویلرها و مخازن تحت آتش در برابر فشار اضافی طراحی کرده است که برای کاربردهای ASME Section 1 تایید شده‌اند.
اکثر مشتریانی که با ما تماس می‌گیرند این سری را با مدل SV5708 اشتباه می‌گیرند و این‌طور فکر می‌کنند که هر دو سری یک کار را انجام می‌دهند. اما سری SV5708 با مهر UV و NB برای مخازن بدون آتش طراحی شده و این مدل با مهر U و NB مخصوص نصب روی بویلرها و مخازن تحت آتش است. کاربردهایی مانند:
سری SV5708 شیر اطمینان بدنه برنزی برای کاربردهای ASME Section VIII است که در مخازن تحت فشار بدون آتش، خطوط هوا، گاز و بخار برای محافظت در برابر فشار اضافی نصب می‌شود. این سری با مهر UV و NB برای مخازن بدون آتش تایید شده و تا حداکثر فشار ۲۵۰ psig را تحمل می‌کند.
این شیرها را با بدنه برنزی و در سایز الی اینچی همراه با ۶ سایز اوریفیس و ۱۲ سایز اتصال عرضه می‌شوند. نازل و دیسک این سری قابل تعویض است و امکان تغییر ورودی از برنجی به استیل بدون نیاز به خرید شیر جدید را دارد. همچنین در ساخت این سری از طراحی دیسک و نشیمنگاه با قابلیت آب‌بندی حبابی استفاده شده تا نشتی به حداقل برسد.
| ویژگی | مشخصات |
|---|---|
| سری | SV5708 |
| نوع | شیر اطمینان برنزی |
| سایز | الی اینچی |
| محدوده فشار تنظیم | ۵ الی ۲۵۰ psig |
| متریال بدنه | برنزی |
| تعداد اوریفیس | 6 |
| تعداد سایز اتصال | 12 |
| استاندارد طراحی | ASME Section VIII |
| کاربردها | مخازن تحت فشار بدون آتش، هوا، گاز و بخار |
سری SV5708 را برای محافظت از مخازن تحت فشار بدون آتش در سیستم‌های هوا، گاز و بخار طراحی کرده شده و با مهر UV و NB برای کاربردهای ASME Section VIII تایید شده است. اما استفاده از این سری برای مخازن تحت آتش، هم از نظر استاندارد اشتباه است و هم ممکن است در بازرسی‌های ایمنی رد شوند. کاربردهای این سری موارد زیر است:

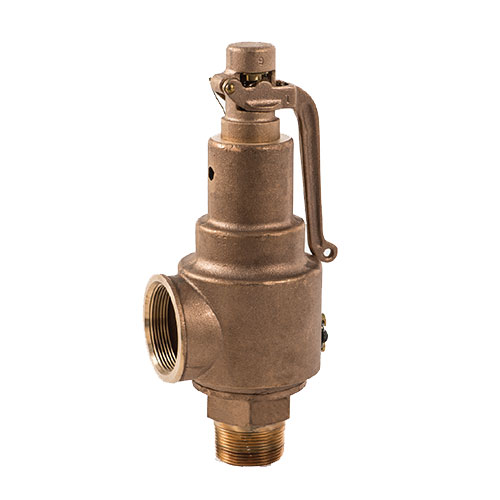

سری SV69L نوعی شیر اطمینان برنزی است که برای کاربردهای مایع در ایستگاه‌های پمپاژ، مخازن، سیستم‌های هیدرولیک و خطوط سیال برای محافظت در برابر فشار اضافی طراحی شده است. این سری با نشیمنگاه فلز به فلز و درپوش آب‌بندی شده، مطابق استاندارد صنعتی برای کاربردهای مایع طراحی شده است.
اسپیراکس سارکو این سری را در سایزهای الی 3 اینچی عرضه می‌کند و محدوده فشار قابل تنظیم آن حداکثر ۶۰۰ psig است. همچنین توانایی کار کردن تا حداکثر دمای ۴۵۰ درجه فارنهایت را دارد. برای طراحی این شیر اطمینان از نشیمنگاه فلز به فلز با دقت لیپ شده به همراه درپوش هگزا کاملاً آب‌بندی شده استفاده کرده‌اند. بدنه این شیرها از نوع بون بسته یکپارچه است که نشتی را به حداقل رسانده و نیاز به تعمیرات مکرر را کاهش می‌دهد. حتی با قابلیت تنظیم در میدان طراحی شده و امکان تمیزکاری و نگهداری از آن با باز کردن درپوش فراهم است. سری SV69L را برای نصب در ایستگاه‌های پمپاژ که فشار اضافی در خطوط مایع رخ می‌دهد، انتخاب می‌کنند.
| ویژگی | مشخصات |
|---|---|
| سری | SV69L |
| نوع | شیر اطمینان برنزی مایع |
| سایز | الی 3 اینچ |
| محدوده فشار تنظیم | حداکثر ۶۰۰ psig |
| حداکثر دما | ۴۵۰ درجه فارنهایت |
| متریال بدنه | برنزی |
| نوع فنر | استیل ۳۰۲ |
| نوع نشیمنگاه | فلز به فلز با دقت لیپ شده |
| کاربرد | ایستگاه‌های پمپاژ، مخازن، هیدرولیک، خطوط سیال |
اسپیراکس سارکو مدل SV69L فقط برای محافظت از سیستم‌های مایع در برابر فشار اضافی طراحی شده است و با نشیمنگاه فلز به فلز و بون بسته یکپارچه، استاندارد صنعت برای کاربردهای مایع محسوب می‌شود. استفاده از این شیر اطمینان برای نصب روی سیستم‌های گاز یا بخار هم از نظر عملکردی اشتباه است و هم می‌تواند باعث خرابی زود هنگام تجهیزات شود. همچنین در سیستم‌هایی که فشار برگشتی متغیر دارند، نصب سری SV69L بدون بلوز متعادل کننده ممکن است عملکرد آن را مختل کند. اما در کل از این شیرهای اطمینان اسپیراکس سارکو در موارد زیر استفاده می‌کنند:

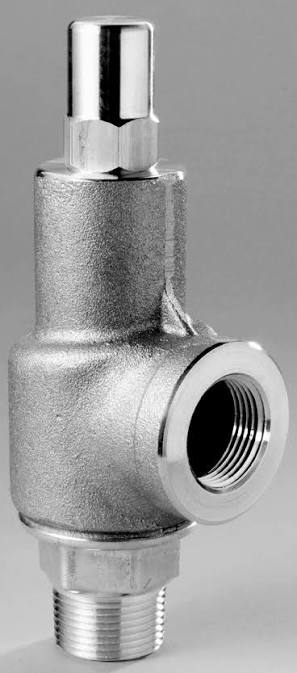

قیمت انواع شیر اطمینان اسپیراکس سارکو عدد ثابتی نیست و به پارامترهایی مانند سری، سایز شیر، فشار تنظیم، متریال بدنه، نوع اتصال و تاییدیه‌ها بستگی دارد. قیمت یک شیر برنزی کوچک برای کاربری مایع با قیمت یک شیر استیل 316L بهداشتی اسپیراکس سارکو مناسب صنایع دارویی کاملاً متفاوت است. برای همین تا قبل از استعلام قیمت، حتماً اطلاعاتی مانند سری شیر، سایز مورد نیاز، فشار قابل تنظیم، نوع سیال و تاییدیه‌های مورد نیاز را جمع آوری کنید. بدون این اطلاعات استعلام دقیق قیمت شیر مناسب پروژه‌ها ممکن نیست. اما در کل ذکر چند نکته برای قیمت شیر اطمینان اسپیراکس سارکو مفید است:
شیر اطمینان اسپیراکس سارکو آخرین خط دفاعی در برابر فشار اضافی فرایندهای حساس صنعتی است. از سری SV7 که برای نصب روی بویلرها طراحی شده تا مدل‌های استیل با قابلیت بهداشتی SVL هر کدام نشان دهنده اعتبار، مهارت و دقت برند اسپیراکس سارکو در طراحی تجهیزات تحت فشار محسوب می‌شوند. برای بررسی انواع سیفتی ولو اسپیراکس سارکو و انتخاب بهترین مدل می‌توانید با تیم فروش تجهیز صنعت تماس گرفته و مشاوره شوید.
شیرهای اطمینان سری SV7 برای بخار و هوای صنعتی سنگین و سری SVL برای صنایع غذایی، دارویی و شیمیایی طراحی شده‌اند.
برای نصب روی بویلر و در کل مخازن تحت حرارت از شیر اطمینان مدل SV73 را انتخاب کنید.
شیرهای سری SVL از این برند با بدنه استیل از قابلیت تمیزکاری طبق پروتکل‌های CIP و SIP برخوردار هستند.
