معرفی محصول

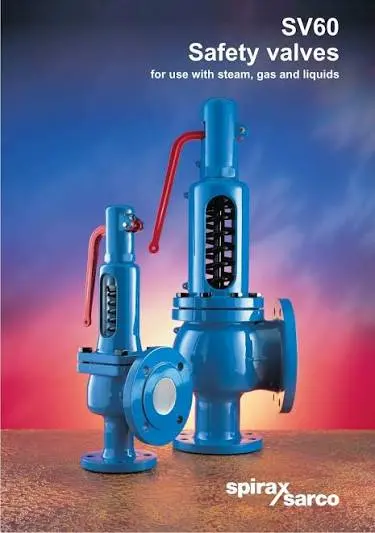

SV60H از شیرهای اطمینان فول‌لیفت اسپیراکس سارکو است و برای حفاظت از تولیدکننده‌های آب گرم در برابر اضافه‌فشار طراحی شده است. این کاربرد، آن را در گروه شیرهای اطمینان قرار می‌دهد. برای این مدل، دمای کاربرد تا ۱۲۰ درجه سانتی‌گراد ذکر شده است.
بازه فشار تنظیم از ۱ تا ۱۰ بار گیج امتداد دارد و تغییر آن با گام‌های ۰٫۵ بار انجام می‌شود؛ بنابراین بازه شامل مقادیر نیم‌بار از ۱ تا ۱۰ بار است. مقدار فشار تنظیم به‌صورت فشار گیج بیان شده و نباید با فشار مطلق اشتباه گرفته شود. این گستره و گام تنظیم، دو ویژگی عددی اصلی SV60H برای کاربرد حفاظت از تولیدکننده آب گرم هستند.
نحوه عملکرد
SV60H یک شیر اطمینان فول‌لیفت است. مقدار بیش‌فشار آن ۱۰٪ است و حد Blowdown برابر با ۱۰٪ فشار تنظیم اعلام شده است. این دو مقدار، حدود جداگانه‌ای هستند: اولی بیش‌فشار و دومی محدوده افت فشار نسبت به فشار تنظیم را بیان می‌کند. برای نمونه، ۱۰٪ از فشار تنظیم ۵ بار برابر با ۰٫۵ بار است؛ این محاسبه صرفاً نسبت عددی اعلام‌شده را نشان می‌دهد.
حد فشار معکوس این مدل تا ۱۰٪ فشار تنظیم است و ضریب تخلیه کاهش‌یافته آن ۰٫۵ اعلام شده است. این مقادیر، مشخصه‌های عملکردی SV60H هستند و هرکدام کمیتی جداگانه را توصیف می‌کنند. مقایسه این شیر با دیگر شیرهای اطمینان نیز باید با توجه به همین کمیت‌ها و بازه فشار تنظیم انجام شود، نه با یکی دانستن حد بیش‌فشار، Blowdown و فشار معکوس.
متریال و ساخت
در ساخت SV60H، بلوز از EPDM و درزگیر نشیمن از الاستومر است؛ ترکیب این دو جزء برای عملکرد بدون نشتی در نظر گرفته شده است. حداقل دمای مجاز اعلام‌شده برای نشیمن EPDM، ۵ درجه سانتی‌گراد است. این حداقل دما مربوط به نشیمن EPDM است و با دمای کاربرد تا ۱۲۰ درجه سانتی‌گراد که برای حفاظت از تولیدکننده آب گرم آمده، دو داده با دامنه متفاوت‌اند.
جنس بدنه به واریانت وابسته است: مدل SV604H بدنه فولاد کربنی با شناسه ۱.۰۶۱۹ + N دارد و مدل SV607H از چدن سفت با شناسه GJS-۴۰۰-۱۸ LT ساخته شده است. این مشخصات را نباید از یکی از این دو مدل به دیگری تعمیم داد؛ انتخاب جنس بدنه در این خانواده بر اساس شناسه مدل انجام می‌شود.
سایز و نوع اتصال
سایزهای ورودی ارائه‌شده برای SV60H عبارت‌اند از DN20، DN25، DN32، DN40، DN50، DN65، DN80، DN100، DN125 و DN150. این فهرست مربوط به سایز ورودی است؛ اطلاعات آن به‌تنهایی نوع اتصال را تعیین نمی‌کند.
نصب و نگهداری
جهت نصب مشخص‌شده برای SV60H به‌گونه‌ای است که خط مرکزی محفظه فنر به‌صورت عمودی بالای شیر قرار گیرد. این جهت‌گیری، ویژگی نصب صریح این مدل است. داده‌های مربوط به نگهداری در شواهد این محصول بیان نشده و در این بخش توصیه‌ای فراتر از جهت نصب ذکر نمی‌شود.
مشخصات فنی شیر اطمینان اسپیراکس سارکو مدل SV60H
| نوع شیر و کاربرد اصلی | شیر اطمینان فول‌لیفت (بلند‌سرفه) مناسب برای حفاظت از تولیدکننده‌های آب گرم |
|---|---|
| ساختار مکانیکی | مجهز به بل (بیلوز) EPDM و درزگیر نشیمن لاستیکی برای عملکرد بدون نشتی |
| محدوده فشار تنظیم | ۱ تا ۱۰ بار گِیج با گام‌های ۰.۵ بار |
| جنس بدنه مدل SV604H | فولاد کربنی (Carbon steel) |
| استاندارد کاربرد و دمای مجاز | حفاظت از تولیدکننده آب گرم بر اساس DIN ۴۷۵۱, Side ۲ تا دمای ۱۲۰ درجه سانتی‌گراد |
| تأییدیه TÜV | تأییدشده توسط TÜV بر اساس TRD ۴۲۱، TRD ۷۲۱ و Vd TÜV Merkblatt SV100 و ۱۰۰/۴ |
| سایزهای مجاز ورودی | DN20، DN25، DN32، DN40، DN50، DN65، DN80، DN100، DN125 و DN150 |
| حداقل دمای مجاز با نشیمن EPDM | حداقل ۵ درجه سانتی‌گراد |
| محدوده بیش‌فشار (Overpressure) | ۱۰٪ |
| محدوده Blowdown | ۱۰٪ فشار تنظیم |
| ضریب تخلیه (CoD) کاهش‌یافته | ۰.۵ |
| محدوده فشار معکوس (Backpressure) | تا ۱۰٪ فشار تنظیم |
| درجه دقیق جنس بدنه SV604H | فولاد کربنی ۱.۰۶۱۹ + N |
| درجه دقیق جنس بدنه SV607H | چدن سفت (SG iron) GJS-۴۰۰-۱۸ LT |
| نحوه نصب (جهت) | خط مرکزی محفظه فنر باید عمودی بالای شیر قرار گیرد |
سوالات متداول
شیر اطمینان SV60H برای چه کاربردی طراحی شده است؟
این شیر اطمینان فول‌لیفت برای حفاظت از تولیدکننده‌های آب گرم در برابر اضافه‌فشار طراحی شده است.
بازه فشار تنظیم SV60H چقدر است؟
فشار تنظیم در بازه ۱ تا ۱۰ بار گیج و با گام‌های ۰٫۵ بار است.
جنس بدنه SV604H و SV607H چیست؟
بدنه SV604H از فولاد کربنی ۱.۰۶۱۹ + N و بدنه SV607H از چدن سفت GJS-۴۰۰-۱۸ LT است.
SV60H باید در چه جهتی نصب شود؟
خط مرکزی محفظه فنر باید به‌صورت عمودی بالای شیر قرار گیرد.
