معرفی محصول

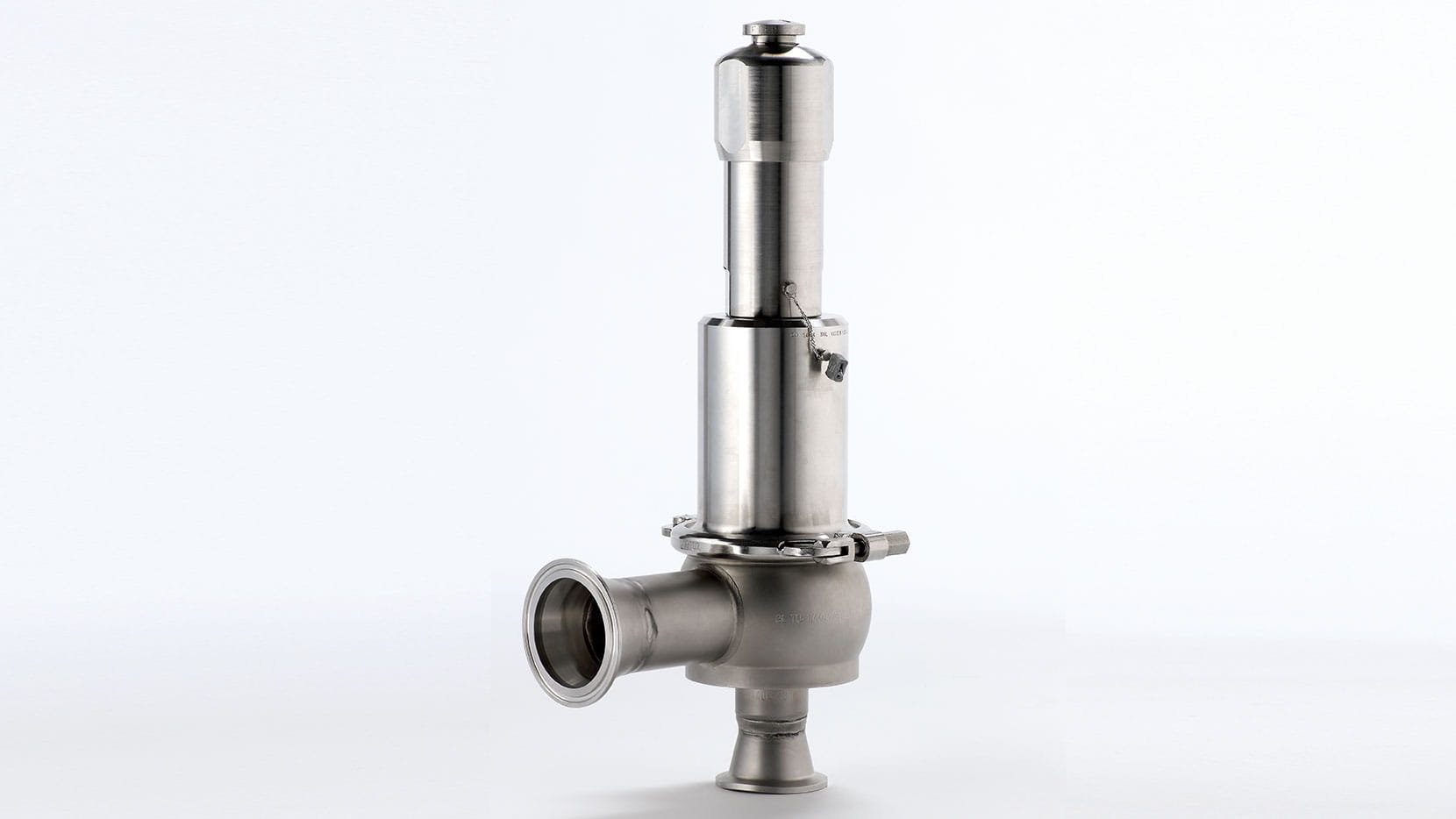

SVL488 شیر اطمینان تمام‌باز با نشیمن نرم و ساختار استنلس استیل است. کاربرد اعلام‌شده آن حفاظت در برابر فشار بیش از حد تجهیزات بخار کم‌فشار، خطوط لوله و مخازن فشاری است؛ این کاربرد به‌ویژه برای صنایع آب‌سودسازی و نوشیدنی مطرح شده است. این مدل برای بخار، گاز و مایعات مناسب معرفی شده و در گروه شیرهای اطمینان قرار می‌گیرد.
تمام‌باز بودن و نشیمن نرم، دو ویژگی طراحی عنوان‌شده برای SVL488 هستند. کاربری آن به یک نوع تجهیز محدود نیست و تجهیزات بخار کم‌فشار، لوله‌کشی و مخازن فشاری را دربرمی‌گیرد؛ بااین‌حال، بیان کاربرد برای بخار، گاز و مایعات جایگزین داده‌های اختصاصی هر مدل یا گزینه نیست.
نحوه عملکرد
کارکرد حفاظتی اعلام‌شده برای SVL488، مقابله با فشار بیش از حد در تجهیزات بخار کم‌فشار، خطوط لوله و مخازن فشاری است. محدوده اضافه‌فشار ذکرشده برای بخار و گاز حداکثر ۱۰٪ و برای مایعات نیز حداکثر ۱۰٪ است. این دو مقدار در کاربردهای اعلام‌شده مدل مطرح‌اند و نباید با محدوده فشار تنظیم اشتباه گرفته شوند.
برای سایزهای DN25 و DN40، بازه فشار تنظیم از حداقل ۰٫۱ bar g تا حداکثر ۱۶ bar g است. این بازه فقط به همین دو سایز مربوط می‌شود و به سایزهای دیگر تعمیم داده نمی‌شود.
متریال و ساخت
جنس بدنه استنلس استیل ۱.۴۴۰۴ / 316L و جنس فنر استنلس استیل ۱.۴۳۱۰ / ۳۰۱ است. برای نشیمن نرم EPDM، حداکثر دمای سرویس ۱۵۰ درجه سانتی‌گراد و حداقل دمای اعلام‌شده برای تمام نسخه‌ها منفی ۴۵ درجه سانتی‌گراد است؛ بنابراین حد بالای دما در این داده به نشیمن EPDM وابسته است.
پرداخت سطح خیس‌شونده ورودی در مقدار ۰٫۷۵ میکرومتر Ra بیان شده است. این مقدار به سطح ورودیِ در تماس با سیال اشاره دارد و به‌عنوان داده‌ای برای همان سطح ذکر می‌شود، نه برای تمام اجزای شیر. همچنین شرایط طراحی بدنه PN16 اعلام شده است.
سایز و نوع اتصال
سایزهای نامی ورودی موجود در داده‌های SVL488 عبارت‌اند از DN25، DN40، DN50، DN65، DN80 و DN100. اتصال این شیر به‌صورت فلنجی یا کلمپ بهداشتی ارائه می‌شود و نوع اتصال باید هنگام سفارش ذکر شود. انتخاب نوع اتصال، بخشی از مشخصات سفارش این مدل است؛ سایز ورودی و نوع اتصال دو مورد جداگانه‌اند.
برای بررسی گزینه‌های دیگر در همین گروه کالایی، عنوان شیر اطمینان به دسته‌بندی مرتبط پیوند دارد.
مشخصات فنی شیر اطمینان استنلس استیل اسپیراکس سارکو مدل SVL488
| معرفی محصول | شیر اطمینان تمام-باز (Full Lift) با نشیمن نرم، استنلس استیل، دارای تأیید TÜV، مناسب برای بخار، گاز و مایعات |
|---|---|
| کاربرد | محافظت در برابر فشار بیش از حد تجهیزات بخار کم‌فشار، لوله‌کشی و مخازن فشاری، به‌ویژه در صنایع آب‌سودسازی و نوشیدنی |
| تأیید TÜV | تأییدشده توسط TÜV مطابق AD Merkblatt A2، TRD ۴۲۱ و Vd TÜV SV100 |
| سایزهای نامی ورودی | DN25 (۱″)، DN40 (۱۱⁄۲″)، DN50 (۲″)، DN65 (۲۱⁄۲″)، DN80 (۳″)، DN100 (۴″) |
| جنس بدنه | استنلس استیل ۱.۴۴۰۴ / 316L |
| جنس فنر | استنلس استیل ۱.۴۳۱۰ / ۳۰۱ |
| محدوده فشار تنظیم – DN25 و DN40 | حداکثر ۱۶ bar g (۲۳۲ psi g) – حداقل ۰.۱ bar g (۱.۴۵ psi g) |
| حداکثر دمای سرویس با نیشابم EPDM | حداکثر ۱۵۰ درجه سانتی‌گراد (۳۰۲ درجه فارنهایت) – حداقل −۴۵ درجه سانتی‌گراد (−۴۹ درجه فارنهایت) |
| محدوده فشار بیش از حد (Overpressure) | بخار و گاز: حداکثر ۱۰٪ – مایعات: حداکثر ۱۰٪ |
| صاف‌کاری سطح خیس‌شده ورودی (استاندارد) | ۰.۷۵ میکرومتر (۳۰ میکرواینچ) Ra |
| شرایط طراحی بدنه | PN16 |
سوالات متداول
SVL488 برای چه کاربردهایی معرفی شده است؟
برای حفاظت در برابر فشار بیش از حد تجهیزات بخار کم‌فشار، خطوط لوله و مخازن فشاری؛ کاربرد آن به‌ویژه در صنایع آب‌سودسازی و نوشیدنی مطرح شده است.
چه سایزهای ورودی برای SVL488 ذکر شده است؟
سایزهای نامی ورودی شامل DN25، DN40، DN50، DN65، DN80 و DN100 است.
جنس بدنه و فنر SVL488 چیست؟
بدنه از استنلس استیل ۱.۴۴۰۴ / 316L و فنر از استنلس استیل ۱.۴۳۱۰ / ۳۰۱ است.
