توضیحات

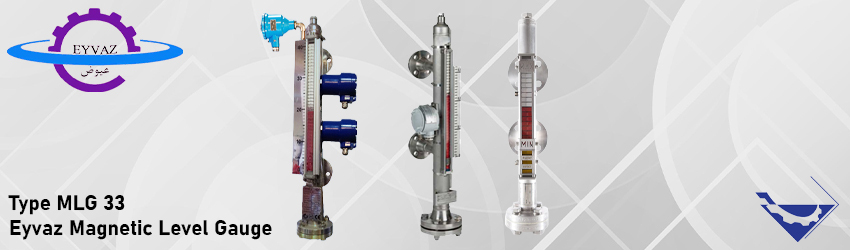

لول گیج مغناطیسی تیپ MLG 33، یکی از تجهیزات پرکاربرد ابزار دقیق محسوب می شود که جهت کنترل و نمایش سطح مایعات در سطوح مختلف از 3 تا 18 متر در صنایع نفت و گاز، پتروشیمی، دارویی و غذایی، مخازن سوخت، اسید و غیره به کار می رود.
شرکت تولیدی صنعتی ابزار دقیق آذرسام با نام تجاری عیوض تکنیک از پيشگامان صنعت در ساخت تجهيزات کنترل کننده اتوماتيک خطوط بخار، کنترل کننده های سطح مایعات و شیرهای کنترلی در ايران است که در سال 1372 تاسيس گرديد.
محصولات این شرکت شامل لول گیج مغناطیسی، لول سوئیچ، فلوسوئیچ، لول ترانسمیتر، پرشر سوئیچ، تله بخار، ایرتراپ فلوتری، شیرهای فشارشکن و غیره می باشد. در ادامه به بررسی مشخصات فنی، عملکرد، مزایا، نصب، تجهیزات جانبی، عوامل تاثیرگذار بر قیمت و خرید لول گیج مغناطیسی تیپ MLG 33 می پردازیم.
مشخصات فنی لول گیج مغناطیسی تیپ MLG 33
لول گیج های مغناطیسی تیپMLG 33 بر اساس استانداردهای DIN یاASME از فشار نامی PN16 تا PN250 و کلاس کاری 1500 / 150 و دمای کاری 555°C تولید می شوند. در جدول زیر مهمترین مشخصات فنی این مدل لول گیج مغناطیسی عیوض ذکر می شود.
| مدل لول گیج مغناطیسی | MLG 33 |
|---|---|
| متریال بدنه اصلی و نازلهای اتصال | استنلس استیل 304Lو SS316L |
| دقت | 5± میلی متر |
| اتصال فلنجی | از1/2" الی2" |
| اتصال رزوه ای | از1/2" تا 1" |
| حداقل دانسیته | 0.5g/cm3 |
| بیشترین گرانروی سیال | 400cSt |
| دمای کاری | از 10- تا 555+ درجه سانتیگراد |
| درجه حفاظت بدنه | IP65 |
توجه داشته باشید در صورتی که سیال خورنده، حداکثر دمای کاری 60 درجه سانتیگراد و حداکثر فشار کاری 6 بار باشد. شرکت عیوض تکنیک بر اساس سفارش مشتری میتواند از متریال پلیمری PP و PVC جهت تولید لول گیج مغناطیسی MLG 33 استفاده کند.
عملکرد لول گیج مغناطیسی تیپ MLG 33
لول گیج مغناطیسی تیپ MLG 33 همانند سری MLG44 و MLG55 بر اساس قوانین فیزیکی نیروی شناوری و خاصیت جذب و دفع قطب های غیر همنام و همنام آهنربا طراحی می شوند. لول گیج از یک بدنه لوله ای استوانه ای شکل تشکیل می شود. از ناحیه نازلهای مربوطه به صورت عمودی روی مخازن نصب می شود.
طرز کار لول گیج مغناطیسی MLG 33 به این صورت می باشد که مایع درونی مخزن از طریق نازل پایین به داخل لوله استوانه ای هدایت شده و توپی را شناور می سازد.
با تغییر سطح مایع توپی به حرکت درآمده و با روبروی هم قرار گرفتن آهنربای توپی و فلپها موجب چرخش و تغییر رنگ فلپها شده و در نتیجه سطح مایع درون مخازن نشان داده می شود.
علاوه بر این با نصب سنسور روی لول گیج میتوان سیگنالهای لازم را توسط پنل الکتریکی مربوطه یا مستقیما به تابلوهای اصلی برق ارسال نمود و از این طریق با قطع و وصل کردن پمپ های مخازن، سطح مایعات را در ارتفاع موردنظر کنترل کرد.

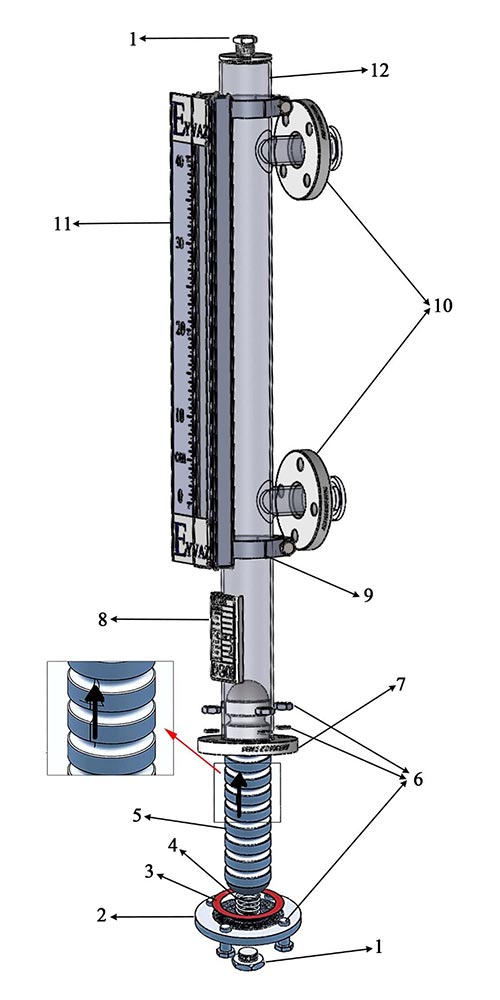

همچنین با نصب تــرانسمیتر روی این تجهیز میتوان با ارسال خروجی 4 تا 20 میلی آمپر یا 0 تا 10 ولت به سیستم های PLC یا مانیتورینگ در اتاق کنترل سطح سیال را مشاهده و کنترل نمود. در شکل زیر اجزای سازنده لول گیج مغناطیسی نمایان است.
| نام قطعه | متریال | Part Name | No |
|---|---|---|---|
| پیچ تخلیه و هواگیری | SS 304/316 | Vent/Drain Screw | 1 |
| فلنج کور | SS 304/316 | Blind Flange | 2 |
| واشر | Paper | Gasket | 3 |
| فنر ضربه گیر | SS | Spring | 4 |
| توپی | SS 316/Ti | Floater | 5 |
| پیچ و مهره و واشر | SS | Screw-Nut-Gasket | 6 |
| فلنج سوکتی | SS 304/316 | Socket Flange | 7 |
| پلاک مشخصات فنی | SS 304 | Name Plate | 8 |
| کلمپ | SS | Clamp | 9 |
| فلنج های اتصال | SS 304/316 | Connection Flanges | 10 |
| نمایشگرسطح مایع | Casting Al | Indicator | 11 |
| بدنه اصلی | SS 304/316 | Body | 12 |
نحوه نصب لول گیج مغناطیسی تیپ MLG 33
لول گیج مغناطیسی تیپ MLG33 در اطراف مخازن از محل فلنج های اتصال روی فلنج های مقابل یا روی مخازن نصب می شود.
پس از نصب و اتصال فلنج های دستگاه به فلنج های مقابل یا در صورتی که اتصال دنده ای باشد مهره آن را محکم کرده و با اطمینان از آب بندی کامل، فلنج کور تحتانی را باز کرده و توپی همراه دستگاه را با توجه به علامت فلش روی آن به سمت بالا داخل لوله اصلی دستگاه وارد کنید.
فلنج کور را پس از قراردادن کاملاً محکم کرده و ولوهای بین نازل لول گیج و مخزن را به آرامی باز نمایید تا سیال وارد گیج سطح شود. پس از وارد شدن سیال داخل لوله اصلی توپی تا جایی که سیال وجود دارد بالا رفته و در محل خود قرار می گیرد.
مزایای لول گیج مغناطیسی تیپ MLG 33
لول گیج های مغناطیسی تیپ MLG 33 نسبت به نمونه های شیشه ای آن با توجه به تاثیرگذاری از طریق ایجاد میدان مغناطیسی و عدم ارتباط مکانیکی بین قطعات با اطمینان بیشتری نصب می شوند. برخی دیگر از مزایای این تجهیزات به شرح زیر می باشد:
- 1.امکان دیدن سطح مایع درون مخازن از فواصل دور
- 2.دارای استاندارد ملی ایران و نشان CE اروپا
- 3.دارای قابلیت تغییر زاویه دید صفحه نشان دهنده
- 4.قابلیت ارسال سیگنال 4 تا 20 میلی آمپر یا 0 تا 10 ولت
- 5.مقاوم و غیر قابل نشت
- 6.قابل ساخت برای حرارت و فشار کاری بالا و جهت نصب از کنار و بالای مخازن
- 7.دارای قابلیت ارسال فرمانهای الکتریکی یا خروجی دیجیتال و آنالوگ
- 8.دارای عایق حرارتی بسیار نازک اما با دوام و خاصیت ضد حرارتی بالا
- 9.قابل تنظیم بودن موقعیت نصب سنسور ها
- 10.کیفیت جوش ها بسیار بالا
- 11.امکان نصب سنسورهای بیشتر و افزایش ضریب عملکرد

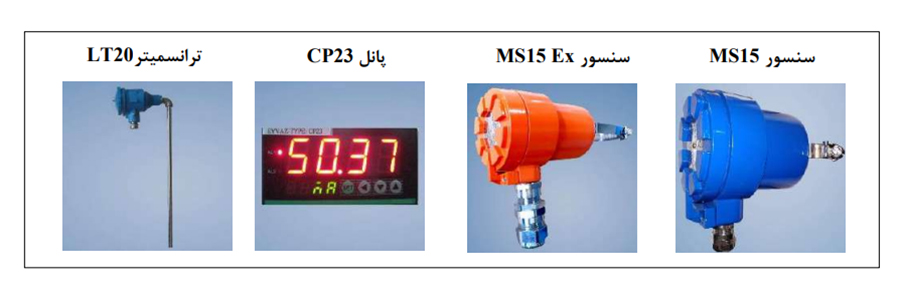

تجهیزات جانبی لول گیج مغناطیسی تیپ MLG 33
سنسور MS15:
این مدل سنسورها بدون کابل می باشند و در دو نوع معمولی و ضد انفجار (Ex) تولید می شوند. همچنین قابلیت خود نگهداری القایی (Change Over Tripod) توسط میدان مغناطیسی ایجاد شده را دارد.
نوع معمولی دارای استاندارد نفوذ IP65 و کابل gland سایز M16 و سوئیچ آن از نوع SPDT می باشد. نوع دوم همه مشخصات تیپ معمولی را دارد با این تفاوت که استاندارد نفوذ IP66 و سایز کابل M20 خواهد بود.
پنل CP23:
همراه با لول ترانسمیترهای LT44 ،LT33 ،LT20 جهت دیدن سطح سیال به صورت درصدی استفاده می شوند. همچنین قابلیت تنظیم در دو نقطه جهت قطع و وصل پمپ را دارد. این مدل پنل دارای ولتاژ منبع تغذیه 220 VAC، جریان عبوری 1 آمپر و ماکزیمم دمای کاری 50 درجه سانتیگراد می باشد.
ترانسمیتر LT 20:
این مدل لول ترانسمیتر برای لول گیج های مغناطیسی MLG55 طراحی شده است. عملکرد ترانسمیتر به این صورت می باشد که جریان 4 تا 20 میلی آمپر یا ولتاژ 0 تا 10 ولت را به سیستم های (PLC) اتاق کنترل ارسال می کند.
ترانسمیترهای LT 20 با ولتاژ منبع تغذیه DC-V24، جریان 50 میلی آمپر، بدنه استیل و استاندارد نفوذ IP65 ارائه می شوند. محدودیت ساخت تا 3 متر و ماکزیمم دمای کاری آن 150 درجه سانتیگراد می باشد. این ترانسمینرها به صورت ضدانفجار با استاندارد Ex نیز تولید می شوند.
عوامل تاثیرگذار بر قیمت لول گیج مغناطیسی MLG 33
قیمت لول گیج مغناطیسی تیپ MLG 33 تحت تاثیر دقت اندازه گیری، متریال، طول لول گیج، کاربرد در محیط های سخت قرار می گیرد. در ادامه به بررسی پارامترهای موثر بر قیمت این مدل لول گیج مغناطیسی می پردازیم:
متریال بدنه و توپی
یکی از تاثیرگذارترین عوامل بر قیمت لول گیج مغناطیسی جنس و کیفیت متریال به کار رفته در جهت تولید آن می باشد.
بدنه این مدل لول گیج های مغناطیسی با انواع مختلفی متریال نظیر استنلس استیل 304 و 316، UPVC، پلی پروپیلن و غیره ساخته می شود. به طور کلی متریال لول گیج با توجه به نوع سیال، محدوده دما و فشار فرآیندی انتخاب می شود. هر کدام از متریال قیمت های متفاوتی خواهند داشت.
نوع و سایز اتصال
لول گیج های مغناطیسی MLG 33 با انواع اتصال فلنجی و رزوه ای توسط شرکت عیوض تکنیک ارائه می شوند. اتصالات فلنجی از لحاظ قیمت گرانتر از رزوه ای می باشند. همچنین سایز اتصالات نیز بر قیمت لول گیج تاثیرگذار است.
دما و فشار کاری
لول گیج های مغناطیسی MLG 33 که در محدوده فشار و دمای گسترده تری تولید می شوند قیمت بیشتری دارند همچنین در طیف وسیعی از صنایع به کار می روند.
تجهیزات جانبی
لوازم جانبی لول گیج مغناطیسی MLG 33 نظیر پنل CP23، ترانسمیتر LT 20 و سنسور MS15می باشد که هر کدام قیمت های متفاوتی دارند و برای کنترل دقیقتر سطح سیالات پیشنهاد می شوند.
تاییدیه و استانداردها
لول گیج های مغناطیسی MLG 33 با گواهی و استانداردهای مختلف عموماً هزینه بیشتری دارند. این گواهی‌ها و استانداردها به عنوان تضمینی برای دقت و عملکرد مطلوب گیج مورد استفاده قرار می‌گیرند. طبیعتا لول گیج های مغناطیسی ضدانفجار که دارای تاییدیه (Ex) می باشند قیمت بالاتری دارند.
خرید و فروش لول گیج مغناطیسی تیپ MLG 33
شرکت عیوض تکنیک اولین تولید کننده لول گیج های مغناطیسی در ایران است. هر کدام از محصولات این شرکت دارای بسته بندی مناسب، پلاک مشخصات فنی و دفترچه راهنمای نصب و راه اندازی می باشد که به اپراتور کمک می کند به راحتی تجهیز را نصب و راه اندازی کند.
شرکت تجهیز صنعت یکی از برترین تامین کنندگان و وارد کنندگان انواع تجهیزات ابزار دقیق و پایپینگی از برندهای معتبر روزدنیا و بهترین قیمت و کیفیت در کشور است. این شرکت نمایندگی فروش انواع محصولات شرکت عیوض تکنیک از قبیل شیرهای کنترلی، تله بخارها، کنترل کننده های سطح مایعات (لول گیج مغناطیسی تیپ MLG 33) و غیره می باشد.
برای کسب اطلاعات فنی بیشتر در مورد خرید و استعلام قیمت لول گیج مغناطیسی تیپ MLG 33 با کارشناسان فنی و فروش تجهیز صنعت در ارتباط باشید.
