پمپ دنده خارجی سالامی (Salami) محصول یک تولید کننده ایتالیایی است که بیش از شصت سال در حوزه قطعات هیدرولیک و صنعتی فعالیت می کند و بدنه اصلی محصولات خود را در دو نسخه آلومینیومی و چدنی عرضه کرده است. این برند طیف وسیعی از پمپ های دنده ای را در گروه های ساختاری مختلف تولید می کند که از حجم جابجایی بسیار کوچک تا مدل های با ظرفیت بالا را پوشش می دهند و در کنار پمپ تک، نسخه های دوبل و حتی سه مرحله ای (تاندم) نیز در سبد محصولات آن دیده می شود. طراحی این پمپ ها بر پایه دو چرخ دنده درگیر است که یکی توسط محور محرک به چرخش در می آید و دیگری به تبع آن حرکت می کند؛ در نتیجه این چرخش، روغن از سمت مکش وارد فضای بین دندانه ها شده و با حرکت به سمت محفظه تخلیه، تحت فشار به مدار هیدرولیک منتقل می شود.
پمپ دنده خارجی سالامی چیست و چه کاربردی دارد؟
پمپ دنده خارجی سالامی وظیفه تبدیل توان مکانیکی محور گردان به انرژی هیدرولیکی سیال را بر عهده دارد. این پمپ ها از نوع جابجایی ثابت (Fixed Displacement) هستند، یعنی به ازای هر دور چرخش محور، حجم مشخصی از روغن جابجا می شود و امکان تنظیم آن در حین کار وجود ندارد. سالامی این پمپ ها را عمدتاً برای کاربردهای ماشینآلات کشاورزی، راه سازی و حملونقل طراحی کرده، اما همان طراحی به دلیل سادگی و قابلیت اطمینان بالا در سیستم های هیدرولیک ثابت صنعتی نیز به کار گرفته می شود.
اصل کارکرد پمپ
در داخل بدنه پمپ، دو چرخ دنده با تعداد دندانه برابر در یک محفظه دقیق با تلورانس ساخت بسیار پایین جای گرفته اند. وقتی محور محرک می چرخد، در ناحیه ای که دندانه ها از درگیری خارج می شوند حجم محفظه افزایش یافته و فشار افت می کند؛ این افت فشار باعث مکش روغن از مخزن می شود. روغن در فضای بین دندانه و دیواره بدنه به سمت دیگر پمپ حمل شده و در ناحیه ای که دندانه ها دوباره درگیر می شوند، حجم کاهش یافته و روغن تحت فشار به سمت خروجی رانده می شود. سالامی در طراحی پمپ های خود از سیستم جبران سازی محوری (Axial Compensation) استفاده می کند که با کاهش نشتی داخلی بین دنده و صفحات جانبی، راندمان حجمی پمپ را در فشارهای بالا نیز حفظ می کند.
استانداردهای اتصال و سازگاری
یکی از نقاط قوت محصولات سالامی، پوشش گسترده استانداردهای بین المللی اتصال است؛ این پمپ ها با فلنج، شافت و پورت مطابق استانداردهای اروپایی، آلمانی و آمریکایی (SAE) عرضه می شوند. همین موضوع باعث شده سالامی بتواند جایگزین مناسبی برای بسیاری از پمپ های دنده ای رایج در بازار جهانی باشد، بدون آنکه نیاز به تغییر در طراحی مدار هیدرولیک یا اتصالات موجود باشد. برای جلوگیری از بارهای جانبی مضر روی محور، سالامی استفاده از کوپلینگ نوع Oldham یا کوپلینگ های دارای هاب دندانه دار محدب را برای اتصال پمپ به محرک توصیه می کند.
انواع پمپ دنده خارجی سالامی بر اساس گروه ساختاری
محصولات سالامی در قالب چند گروه ساختاری دسته بندی می شوند که هرکدام بازه حجم جابجایی، فشار کاری و ابعاد متفاوتی دارند. این گروه بندی به مهندسان طراحی سیستم کمک می کند پمپ متناسب با دبی و فشار مورد نیاز مدار را به سرعت شناسایی کنند.
گروه ۱.۵ و سری های کوچک (۱.5PE)
سری ۱.5PE کوچک ترین رده محصولات سالامی محسوب می شود و برای کاربردهایی با نیاز به دبی پایین طراحی شده است. حجم جابجایی این سری در محدوده چند سانتی متر مکعب بر دور قرار دارد و بدنه آن از آلیاژ آلومینیوم با فلنج و درپوش عقب چدنی ساخته شده است. این پمپ ها معمولاً با شافت تخت کلیددار و اتصال فلنجی SAE-AA عرضه می شوند و فشار حداکثر مجاز آن ها در حدود ۲۵۰ بار است.
| ویژگی | مقدار |
| حجم جابجایی | حدود ۴.۱ cm³/rev |
| فشار حداکثر (Peak) | تا ۲۵۰ بار |
| سرعت چرخش مجاز | تا ۴۰۰۰ دور بر دقیقه |
| جنس بدنه | آلیاژ آلومینیوم با فلنج و درپوش چدنی |
| نوع شافت | تخت کلیددار (Straight Key) |
| استاندارد اتصال | SAE-AA چهار پیچ |
گروه ۲ (سری 2PE)

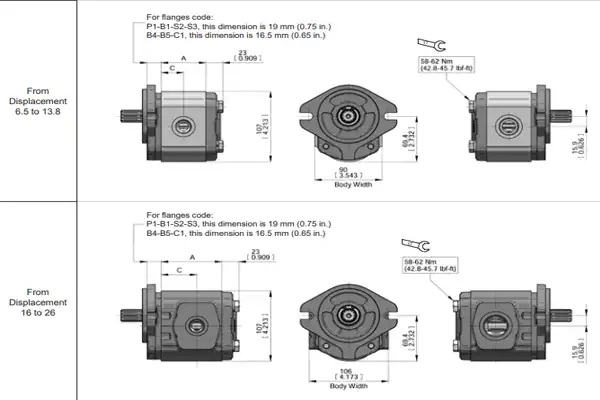

سری 2PE یکی از پرکاربردترین رده های سالامی است که حجم جابجایی آن از حدود ۱.۴ تا ۲۷ سانتی متر مکعب بر دور متغیر است. این پمپ ها از بدنه آلومینیومی با فلنج و درپوش چدنی ساخته شده اند و چرخ دنده یکپارچه آن ها دارای ۱۲ دندانه است. سری 2PE با چندین گزینه شافت (مخروطی استاندارد اروپا و آلمان، شافت موازی SAE A با کلید، شافت دندانه دار) و چند نوع پورت (فلنجی اروپایی، فلنجی آلمانی، رزوهای BSPP و SAE) عرضه می شود و فشار پیوسته آن تا ۲۵۰ بار و فشار اوج (Peak) آن تا ۳۰۰ بار می رسد.
| ویژگی | مقدار |
| حجم جابجایی | ۱.۴ تا ۲۷ cm³/rev |
| فشار پیوسته | تا ۲۵۰ بار |
| فشار اوج (Peak) | تا ۳۰۰ بار |
| تعداد دندانه چرخدنده | ۱۲ |
| جنس بدنه | آلیاژ آلومینیوم، فلنج و درپوش چدنی |
| انواع شافت | مخروطی اروپایی/آلمانی، موازی SAE A، دندانهدار |
| انواع پورت | فلنجی اروپایی/آلمانی، رزوهای BSPP، SAE |
گروه ۳ (سری 3PE)
سری 3PE رده بزرگ تری از پمپ های دنده خارجی سالامی را شامل می شود که حجم جابجایی آن از حدود ۲۰ تا بیش از ۷۵ سانتی متر مکعب بر دور متغیر است. این سری برای کاربردهایی با نیاز به دبی و فشار بالاتر، مانند سیستم های هیدرولیک ماشینآلات سنگین کشاورزی و راه سازی، طراحی شده است. اتصال جلویی این سری معمولاً از نوع SAE B با دو پیچ است و شافت آن در دو نوع کلیددار موازی یا شیاردار (Splined) عرضه می شود. فشار پیوسته این سری بسته به مدل بین ۱۸۰ تا ۲۵۰ بار و فشار اوج آن بین ۲۲۰ تا ۳۰۰ بار متغیر است.
| ویژگی | مقدار |
| حجم جابجایی | ۲۰ تا ۷۵ cm³/rev |
| فشار پیوسته | ۱۸۰ تا ۲۵۰ بار |
| فشار اوج (Peak) | ۲۲۰ تا ۳۰۰ بار |
| اتصال فلنج جلویی | SAE B دو پیچ |
| انواع شافت | کلیددار موازی، شیاردار (Splined) |
| انواع پورت | رزوهای GAS، فلنجی SAE با رزوه UNC |

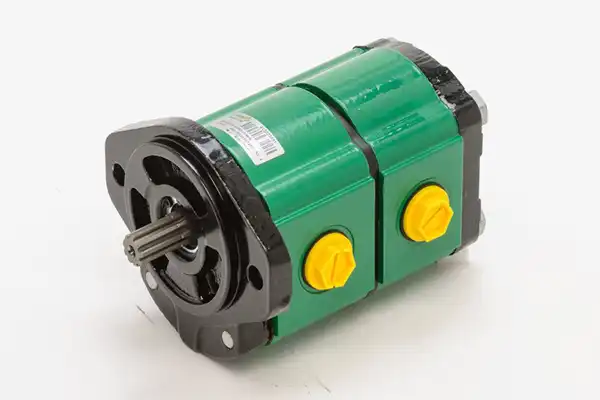

پمپ های دوبل و تاندم
علاوه بر مدل های تک مرحله ای، سالامی پمپ های دوبل و حتی سه مرحله ای (تاندم) را با ترکیب دو یا سه واحد از سری های مختلف یا یکسان تولید می کند. در این پیکربندی، هر مرحله می تواند دبی و فشار جداگانه ای تولید کند که برای تغذیه هم زمان چند مدار مستقل، مانند مدار فرمان و مدار بالابر در ماشینآلات کشاورزی، بسیار کاربردی است. به عنوان نمونه، در یکی از پیکربندی های تاندم سری 3PE، سه واحد پمپ با حجم جابجایی متفاوت روی یک محور مشترک سوار شده و فشار پیوسته مجموعه در محدوده ۲۰۰ بار تنظیم شده است.
مزایای پمپ دنده خارجی سالامی
استفاده از پمپ های سالامی به دلیل ترکیب کیفیت ساخت اروپایی و پوشش گسترده استانداردهای اتصال، چند مزیت مشخص نسبت به بسیاری از رقبا دارد.
- راندمان حجمی بالا به دلیل کنترل دقیق تلورانس ماشین کاری و سیستم جبران سازی محوری.
- پوشش استانداردهای اروپایی، آلمانی و آمریکایی که جایگزینی با سایر برندها را آسان می کند.
- وزن سبک تر در مدل های با بدنه آلومینیومی نسبت به پمپ های تمام چدنی هم ظرفیت.
- تنوع بالا در گزینه های شافت، فلنج و پورت برای تطبیق با اتصالات موجود در مدار.
- امکان دریافت پیکربندی دوبل و تاندم بدون نیاز به موتور یا واحد محرک اضافه.
- قابلیت کارکرد با سیالات مقاوم در برابر آتش (Fire Resistant) مانند امولسیون روغن-آب و گلیکول آب.
کاربردهای صنعتی پمپ دنده خارجی سالامی
پمپ های دنده خارجی سالامی به دلیل تنوع در رده فشاری و حجم جابجایی، در طیف گسترده ای از ماشینآلات موبایل و سیستم های هیدرولیک ثابت به کار گرفته می شوند.
- سیستم های هیدرولیک تراکتور، کمباین و سایر ادوات کشاورزی.
- مدارهای فرمان هیدرولیک و بالابر در ماشینآلات سنگین کشاورزی و راه سازی.
- لودر، بیل مکانیکی و سایر تجهیزات حرکت خاک.
- واحدهای هیدرولیک ثابت در خطوط تولید و تجهیزات صنعتی.
- سیستم های انتقال قدرت در تریلر و کامیون های مجهز به هیدرولیک کمکی (PTO).
- تجهیزاتی که نیاز به کارکرد با سیالات مقاوم در برابر آتش دارند، مانند برخی ماشینآلات معدنی.
نکات نصب و راه اندازی پمپ هیدرولیک دنده خارجی Salami
نصب درست پمپ دنده خارجی سالامی نقش تعیین کننده ای در عملکرد پایدار آن دارد و باید مطابق توصیه های فنی سازنده انجام شود تا از آسیب زودرس به اجزای داخلی جلوگیری شود.
اتصال محور و کوپلینگ

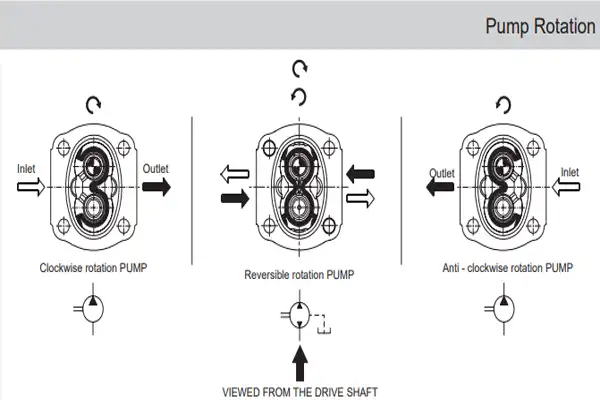

بار شعاعی و محوری روی شافت پمپ باید تا حد امکان حذف شود، زیرا این بارها عمر یاتاقان ها و آب بندی ها را به شدت کاهش می دهند. سالامی به صراحت توصیه می کند که اتصال پمپ به موتور یا واحد محرک از طریق کوپلینگ نوع Oldham یا کوپلینگ با هاب دندانه دار محدب انجام شود تا انحراف هم محوری اجتناب ناپذیر در حین مونتاژ به حداقل برسد. همچنین جهت چرخش پمپ (ساعتگرد، پادساعتگرد یا قابل برگشت) باید پیش از راه اندازی با جهت چرخش واحد محرک تطبیق داده شود.
آماده سازی خط مکش و فیلتراسیون
برای تضمین شرایط مناسب مکش، افت فشار در خط مکش باید در پایین ترین مقدار ممکن نگه داشته شود و از به کارگیری لوله های با قطر کوچک یا اتصالات اضافی در این مسیر خودداری شود. سالامی برای هر سطح فشار کاری، یک شاخص فیلتراسیون توصیه شده (با ضریب βx=75) ارائه می دهد تا ذرات آلاینده موجود در روغن پیش از ورود به پمپ به اندازه کافی حذف شوند. رعایت این شاخص فیلتراسیون مستقیماً بر طول عمر دنده ها و یاتاقان های داخلی پمپ تأثیر می گذارد.
نگهداری و افزایش طول عمر پمپ
برنامه نگهداری منظم می تواند به طور قابل توجهی از خرابی های زودرس پمپ دنده خارجی جلوگیری کرده و هزینه های توقف خط تولید یا ماشینآلات را کاهش دهد.
- کنترل و تعویض دوره ای فیلتر روغن مطابق شاخص فیلتراسیون توصیه شده برای رده فشاری پمپ.
- استفاده از روغن هیدرولیک با ویسکوزیته متناسب با دمای محیط کار و توصیه کاتالوگ فنی.
- بازرسی دوره ای از نظر نشتی روغن در محل آب بندی شافت و اتصالات فلنجی.
- بررسی هم محوری پمپ و کوپلینگ پس از هر بار باز و بسته شدن سیستم انتقال قدرت.
- کنترل دمای کارکرد پمپ و جلوگیری از کارکرد مستمر در دمای بالاتر از حد مجاز روغن.
- اندازه گیری دوره ای دبی و فشار خروجی برای تشخیص زودهنگام افت راندمان حجمی ناشی از سایش.
با رعایت این نکات و انتخاب مدل مناسب از میان گروه های ساختاری ۱.5PE، 2PE و 3PE بر اساس دبی، فشار و نوع اتصال مورد نیاز مدار، پمپ های دنده خارجی سالامی می توانند عملکرد پایدار و راندمان حجمی قابل قبولی را در بازه طولانی از زمان بهره برداری حفظ کنند.
