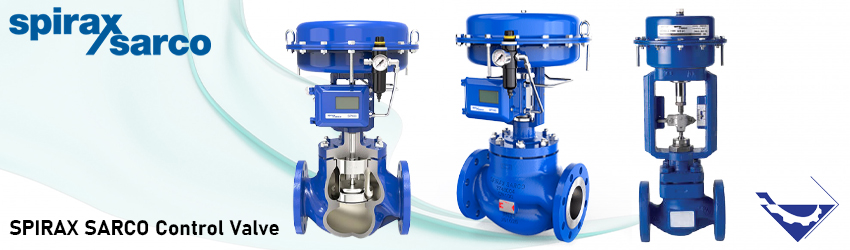

کنترل ولو اسپیراکس سارکو
کنترل ولو اسپیراکس سارکو از جمله شیرهای کنترلی شرکت اسپیراکس سارکو در است. Spirax-Sarco یک برند بریتانیایی مرتبط با سیستم های مدیریت بخار و پمپ های پریستالتیک و فناوری های مسیر سیال است. این شرکت در سال 1888 تاسیس گردید و دفتر مرکزی آن در چلتنهام انگلستان است.
کنترل ولو چیست؟
شیر کنترلی و یا کنترل ولو یکی از انواع شیرالات صنعتی است که به منظور عمل تعدیل و تنظیم میزان باز یا بسته بودن جریان بکار میرود. به عبارت دیگر میزان فلوی عبوری از پایپ توسط شیر کنترلی میتواند تنظیم گردد. از همین رو کنترل ولو ها دارای مشخصه عملکردی هستند و مطابق آن، انتخاب میشوند و در پایپینگ و صنایع دیگر بکار میروند.
در همین راستا سایزینگ مناسب شیرهای کنترلی از اهمیت بالایی برخوردار است. زیرا ظرفیت سیال عبوری از شیر باید میزان مناسبی را دارا باشد. اگر سایز شیر بسیار کوچک باشد امکان چک شدن سیال و اتفاقاتی مانند کاویتاسیون و فلاشینگ وجود دارد. همچنین اگر سایز شیر بسیار بزرگ باشد امکان عدم دستیابی به مشخصه مطلوب وجود دارد.
انواع شیرهای کنترلی
سه نوع شیری که در عملکرد کنترل میزان جریان عبوری در سیال بکار میرود، شیرهای بشقابی عمدتا توسط شیرهای بشقابی (Globe Valve)، شیرهای پروانه ای (Butterfly Valve) و شیرهای توپی (Ball Valve) هستند. میتوان گفت در میان آنها تقریبا تمام صنایع فرایندی از گلاب ولوها به منظور کنترل جریان استفاده میکنند. به این ترتیب این ولو کنترلی یک شیر پرکاربرد در کاربردهای صنعتی به منظورتعدیل جریان میباشد.
شیرهای بشقابی از نظر شکل طراحی نیز به انواع Y شکل، Z شکل و زاویه ای (90 درجه) تقسیم بندی میشوند. در بین آنها شیرهای z شکل پرکاربردتر از انواع دیگر میباشند.
همچنین شکل های متعددی از مجرابند (Plug) وجود دارند که شکل طراحی آنها با هم تفاوت دارند. این امر باعث میشود مشخصه عملکردی شیرهای بشقابی براساس نوع ساخت پلاگ و بکارگیری اجزاء دیگری مانند کیج، با هم متفاوت باشد.
اجزاء مختلف یک شیر کنترلی بشقابی
گلاب ولوها متشکل از اجزاء زیر میباشند:
بدنه
بونت
سیت و پلاگ
پکینگ
استم
پورت های ورودی و خروجی
کنترل ولو اسپیراکس سارکو (Spirax-Sarco)
سری های کنترل ولو اسپیراکس سارکو شامل موارد زیر میباشد:
- Spira-trol Two-port Control Valves K Series DN125 to DN300 and 6″ to 12″
- Spira-trol Two-port Control Valves EN Standard K and L Series DN15 to DN100
- Spira-trol Two-port Control Valves EN Standard JE, JF and JL DN15 to DN200 and ASME Standard JEA, JFA and JLA 1/2″ to 8″
- Spira-trol Two-port Control Valves ASME Standard K and L Series ½” to 4″
- Spira-trol Food+ Control Valves EN Standard DN15 to DN100
- QLM and QLD Series Three-port Control Valves
در قسمت بعدی یکی از این سری ها را معرفی خواهیم کرد و مشخصات آن را بررسی میکنیم.
مشخصات فنی کنترل ولو اسپیراکس سارکو سری ASME Standard K and L
استاندارد طراحی
EN 60534
اندازه های موجود
½” to 4″
انواع اتصالات
NPT:
Up to 2″
SW:
Up to 2″
Flanged:
½” to 4″
انواع از نظر مشخصه عملکردی
Equal percentage
Fast opening
Linear
انواع سیت
Metal-to-metal:
431 stainless steel – standard
316L stainless steel
Soft seating:
PTFE for Class VI
PEEK (C and P) for Class VI
Hard facing:
316L stainless steel with Stellite 6 facing
متریال
متریال بدنه:
A126 Class B
A395
A216 WCB
A351 CF8M
متریال بونت:
A395
A105N
A216 WCB
A351 CF8M
بیلوز
Stainless steel 316L
متریال تریم
Stainless steel 431
Stainless steel 316L
Stainless steel 316L + Stellit 6
دمای عملکردی
-20 to +450 °F
کلاس های فشاری
ASME125
تا
ASME300
تجهیز صنعت یکی از برترین وارد کنندگان و تامین کنندگان انواع شیرالات کنترلی و تجهیزات پایپینگ از تمامی برندهای معتبر میباشد. برای کسب اطلاعات بیشتر در خصوص محصولات و بازدید، لطفا با کارشناسان ما تماس حاصل فرمایید.
