شیر پروانه‌ ای گیربکسی Dragon

  • جنس بدنه: Cast Iron
  • ماده آب بندی: EPDM با خلوص بالا
  • نوع دیسک چدنی آبکاری شده: GGG40

توضیحات

شیر پروانه‌ای گیربکسی DRAGON محصول شرکت دراگون یک نوع شیر پروانه‌ای است که به وسیله یک گیربکس از طریق یک شفت متصل به دیسک، کنترل و عملکرد آن را تنظیم می‌کند. گیربکس در این نوع شیرها استفاده می‌شود تا انتقال حرکت از دسته یا میله کنترل به دیسک را مدیریت کند و به کاربر امکان کنترل دقیق تر را بدهد.

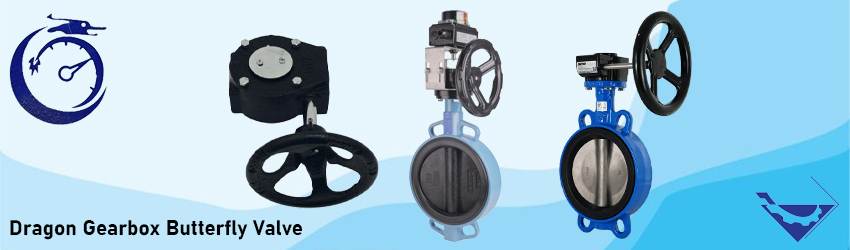

شیر پروانه‌ ای گیربکسی Dragon

عملکرد شیر پروانه‌ای گیربکسی دراگون بسیار شبیه به شیر پروانه‌ای استاندارد است. هنگامی که شیر باز است، دیسک به شکل متقارن به داخل بدنه شیر می‌چرخد و مسیر جریان سیال را باز می‌کند. وقتی شیر بسته است، دیسک به موقعیت اولیه خود برمی‌گردد و مسیر جریان سیال را مسدود می‌کند.

با استفاده از گیربکس در شیر پروانه‌ای گیربکسی دراگون، می‌توان نیروی بیشتری برای کنترل و عملکرد دیسک اعمال کرد. این نوع شیرها معمولاً در کاربرد‌هایی با فشار بالا، سیالات چسبنده و در دماهای بالا استفاده می‌شوند. همچنین، با استفاده از گیربکس، می‌توان حرکت دیسک را به صورت دقیق تر و کنترل شده‌تری انجام داد.

انواع شیر پروانه‌ای گیربکسی دراگون

شیر پروانه‌ای گیربکسی دراگون مجهز به دو نوع کوپل در دسترس است. نوع اول، دارای یک چرخ‌دنده حلزونی است که نیرو را به شفت و دیسک شیر منتقل می‌کند. با چرخش ۹۰ درجه، سیال به راحتی از شیر عبور می‌کند.

نوع دوم، از یک گیربکس پیچی با فلکه استفاده می‌کند. این گیربکس شامل یک پیچ مارپیچ و یک چرخ‌دنده است که نیرو را به دیسک شیر منتقل می‌کند. با چرخش آسان، جریان سیال را کنترل می‌کند.

هر دو نوع گیربکس برای شیر پروانه‌ای استفاده می‌شود و باعث افزایش کارایی و کنترل دقیق‌تر جریان سیال می‌شود. انتخاب بین این دو نوع بستگی به نیازها و شرایط کاربردی دارد.

شیر پروانه‌ ای گیربکسی Dragon

انواع شیر پروانه ای گیربکسی دراگون از نظر نوع اتصال

با توجه به نوع اتصال، شیر پروانه‌ای گیربکسی دراگون به سه دسته ویفری، لاگ و فلنج دار تقسیم می‌شود:

شیر پروانه‌ای ویفری (Butterfly Valve Wafer Type):

شیر پروانه‌ای ویفری به دلیل سبکی و وزن کم، یکی از محبوب‌ترین مدل‌های شیر پروانه است. این نوع شیر پروانه از طریق دو سوراخ بالا و دو سوراخ پایین به فلنج متصل می‌شود. سیت شیر پروانه ویفری قسمتی است که در طول زمان به تعویض نیاز دارد.

شیر پروانه‌ای لاگ (Butterfly Valve Lug Type):

شیر پروانه‌ای لاگ از لحاظ ضخامت بدنه و تعداد سوراخ، میان شیر پروانه ویفری و شیر پروانه‌ای فلنجی قرار می‌گیرد. این نوع شیر پروانه دارای سوراخ‌های جانبی برای اتصال به فلنجها است که امکان نصب و جدا سازی آسان را فراهم می‌کند.

شیر پروانه‌ای فلنج دار (Butterfly Valve Flange Type):

شیر پروانه‌ای فلنج دار دارای عرض بیشتری نسبت به سایر مدل‌های شیر پروانه دارد. ضخامت بدنه شیر پروانه فلنج دار به طور مستقیم با فشار کاری مرتبط است و در کلاس‌های بالاتر، ضخامت آن بیشتر است. این نوع شیر پروانه از طریق فلنج به سیستم لوله کشی متصل می‌شود.

متریال‌های اجزای شیر پروانه ای گیربکسی دراگون

متریال‌های استفاده شده در اجزای شیر پروانه ای گیربکسی دراگون عبارتند از:

بدنه شیر پروانه ای (Body):

بدنه شیر پروانه ای می تواند از جنس های چدن، فولاد، استیل، آلومینیوم، برنز و دابلکس ساخته شود. انتخاب جنس بدنه بستگی به درجه حرارت، نوع سیال و فشار کاری دارد.

دیسک شیر پروانه ای (Disc):

دیسک شیر پروانه ای بر اساس نوع سیال، فشار کاری و درجه حرارت از جنس‌های SS 304، SS 316 و AL-B (آلومینیوم-برنز) ساخته می‌شود. دیسک ممکن است به صورت یک تیکه ریخته‌گری شده یا با شافت جوش داده شده باشد.

سیت (لاینر) شیر پروانه ای (Seat/Liner):

سیت یا لاینر شیر پروانه ای در جنس‌های EPDM، PTFE، SS 304، SS 316 و AL-B تولید می‌شود. انتخاب متریال سیت بستگی به نوع سیال، فشار کاری و درجه حرارت دارد.

سیت فلزی (متال سیت) معمولاً از جنس چدن یا استیل ساخته می‌شود، در حالی که سیت نرم (سافت سیت) از مواد نرم و انعطاف‌پذیر مانند الاستومرهای لاستیکی تولید می‌شود. در برخی موارد خاص از تفلون برای ساخت سیت استفاده می‌شود که آب‌بندی بدون هیچ‌گونه نشتی را تضمین می‌کند.

لاینر شیر پروانه ای (Liner) نیز از الاستومرهای طبیعی یا مصنوعی ساخته می‌شود و به همراه سیت لاستیکی و رینگ U شکل برای عایق‌بندی و جلوگیری از نشت شیرهای پروانه‌ای و جلوگیری از سایش و خوردگی در تماس با سیالات استفاده می‌شود. جنس لاینر بستگی به جنس سیال، دما و فشار، خواص خورندگی و سایش سیال مورد استفاده تعیین می‌شود.

خرید و فروش شیر پروانه ای گیربکسی دراگون

شیر پروانه‌ای گیربکسی دراگون یک نوع شیر پروانه‌ای است که از گیربکس برای کنترل حرکت دیسک استفاده می‌کند. این شیرها در صنایع نفت و گاز، پتروشیمی، آب و فاضلاب، و برق استفاده می‌شوند. آنها توانایی کنترل دقیق جریان سیال را دارند و به دلیل ساختار ساده و قابلیت اطمینان، مورد توجه قرار می‌گیرند.

برای اطلاعات دقیق‌تر درباره مشخصات فنی، اندازه‌ها و قیمت‌ شیر پروانه ای گیربکسی Dragon ، بهتر است با تامین کنندگان و تولیدکنندگان معتبر تماس بگیرید. شرکت تجهیز صنعت خرید و فروش انواع تجهیزات ابزار دقیق، تجهیزات آزمایشگاهی و تجهیزات پایپینگی، محصولاتی متناسب با نیازهای شما در زمینه شیر پروانه ای گیربکسی Dragon را ارائه می‌دهد.

این شرکت دارای کارشناسان متخصص و با تجربه است که می‌توانند اطلاعات دقیقی در مورد مشخصات فنی، قیمت شیر پروانه ای گیربکسی دراگون و خرید و فروش شیر پروانه ای گیربکسی Dragon ارائه دهند و شما را در انتخاب بهترین مورد هدایت کنند.

عوامل تاثیر گذار بر قیمت شیر پروانه ای گیربکسی دراگون

قیمت شیر پروانه‌ای گیربکسی دراگون تحت تأثیر عوامل مختلف قرار می‌گیرد. مهمترین عواملی که می‌توانند بر قیمت این شیرها تأثیرگذار باشند عبارتند از:

اندازه و سایز:

اندازه و سایز شیر پروانه‌ای گیربکسی دراگون می‌تواند تأثیر قابل توجهی بر قیمت داشته باشد. شیرهای بزرگتر و با ظرفیت بیشتر عموماً هزینه بیشتری دارند.

جنس و مواد ساخت:

استفاده از جنس و موادی با کیفیت بالا در ساخت شیر پروانه‌ای گیربکسی Dragon می‌تواند قیمت را افزایش دهد. مواد مقاوم در برابر خوردگی، فشار و دما معمولاً هزینه بیشتری دارند.

فشار کاری:

شیرهای پروانه‌ای گیربکسی دراگون با قابلیت تحمل فشار بالا معمولاً هزینه بیشتری دارند. فشار کاری مورد نیاز برای برنامه خاصی، تأثیر مستقیم بر قیمت شیرها دارد.

دمای کاری:

شیرهای پروانه‌ای گیربکسی دراگون با قابلیت کار در دماهای بالا یا پایین ممکن است هزینه بیشتری داشته باشند. مواد مقاوم در برابر دماهای بیشتر یا کمتر عموماً هزینه بیشتری دارند.

نوع اتصال:

نوع اتصال شیر پروانه‌ای گیربکسی دراگون نیز می‌تواند تأثیری در قیمت داشته باشد. اتصالات مختلفی مانند فلنجی، قلاویزی یا جوشی به هزینه و قیمت شیرها اضافه می‌کنند.

برند و تامین‌کننده:

برند و تامین‌کننده می‌توانند نقشی در تعیین قیمت شیرهای پروانه‌ای گیربکسی دراگون داشته باشند. برندهای معروف و تامین‌کنندگان معتبر معمولاً قیمت بالاتری دارند.

تکنولوژی و ویژگی‌های خاص:

شیرهای پروانه‌ای گیربکسی دراگون با ویژگی‌های خاصی مانند کنترل دقیق جریان، سیستم ضد خوردگی، سیستم خنک‌کننده و غیره ممکن است هزینه بیشتری داشته باشند.

این عوامل تنها بخشی از عواملی هستند که می‌توانند بر قیمت شیر پروانه ای گیربکسی Dragon تأثیر بگذارند و ممکن است عوامل دیگری نیز وجود داشته باشند. در کل، شیر پروانه ای گیربکسی Dragon بستگی به نیازها و مشخصات فنی مورد استفاده مشخص می‌شود و برای دقت بیشتر در اطلاع از قیمت، بهتر است با تأمین کننده یا توزیع کننده محصول تماس بگیرید.

توجه داشته باشید که این عوامل تنها برخی از عوامل ممکن هستند و قیمت نهایی شیر پروانه ای گیربکسی Dragon می تواند تحت تأثیر عوامل دیگر نیز در هر بازار و با توجه به شرایط مختلف متفاوت باشند.

برای دریافت اطلاعات دقیقتر و قیمت‌های فعلی، توصیه می‌شود با تامین کنندگان آن تماس بگیرید. تجهیز صنعت تامین کننده و وارد کننده انواع تجهیزات ابزار دقیق، شیر الات پایپینگی و لوله و اتصالات از جمله شیر پروانه ای گیربکسی Dragon میباشد. برای استعلام قیمت ها و مشاوره فنی با کارشناسان فروش ما تماس بگیرید.
