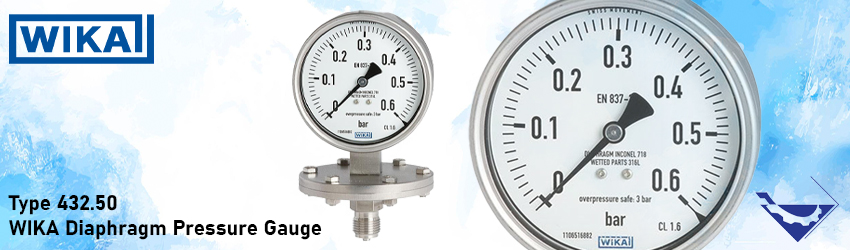

گیج فشار ویکا 432.50، یکی از انواع محصولات شرکت ویکا است که با المنت دیافراگمی مطابق با استاندارد استاندارد EN837-3 طراحی و تولید می شود. طراحی با کیفیت بالا و دقیق این محصول مناسب کاربرد در بیشتر صنایع فرآیندی مانند صنایع نفت و گاز، شیمیایی، پتروشیمی و برق است.
گیج فشار از نوع دیافراگمی ترجیحاً برای اندازه گیری محدوده های فشار پایین مورد استفاده قرار می گیرد. این نوع مانومترها با استفاده از دیافراگم های مواج و مدور، اندازه گیری فشار سیالات در رنج های بسیار کم را با دقت و اطمینان بالایی انجام میدهند.
بدنه و قسمت های در تماس با سیال از استنلس استیل بسیار با کیفیت تولید شده اند که تمامی الزامات مقاومتی در برابر سیالات خورنده و تهاجمی را در بر خواهند داشت. به همین منظور محفظه فشار این گیج فشار دیافراگمی را می توان با طیف گسترده ای از متریال خاص مانند PTFE، تانتالوم یا هاستلوی طراحی کرد.
در ادامه به معرفی و بررسی مشخصات فنی، عملکرد، مزایا، کاربرد گیج فشار ویکا مدل 432.50 می پردازیم.
مشخصات فنی گیج فشار ویکا 432.50
با استفاده از گیج فشار ویکا 432.50، فشار سیالات ویسکوز، فشار سیالاتی که خاصیت کریستالی شدن و یخ زدگی دارند به راحتی قابل اندازه گیری می باشند.
در اینجا ذکر این نکته لازم است که استفاده از دیافراگم سیل فلنجی نسبت به اتصال دنده ای دارای این مزیت می باشد که احتمال بلاک شدن یا گرفتگی سیال در این حالت وجود نداشته و فشار سیال با اطمینان خاطر بالاتری اندازه گیری خواهد شد. علاوه براین با یک سوراخ اضافی بر روی فلنج اتصال باز، محفظه فشار را می توان به آسانی تمیز کرد.
گیج های فشار دیافراگمی بر اساس طراحی مقاومت خوبی در برابر اضافه بار (Over Pressure) از خود ارائه می دهند. این موضوع به دلیل این می باشد که مقاومتی از سمت فلنج بالایی همواره به سمت دیافراگم وارد خواهد شد و مانع از تحمل فشار اضافی یا اضافه بار بر روی المنت دیافراگمی گیج می شود.
به عنوان استاندارد گیج فشار دیافراگمی مدل 432.50 در حال حاضر دارای ایمنی اضافه بار 5 برابر مقدار کامل مقیاس است. حتی نسخه هایی با ایمنی اضافه بار بالاتر نیز قابل سفارش می باشد.
در جدول زیر مهمترین مشخصات فنی گیج فشار ویکا مدل 432.50 ذکر می شود. جهت کسب اطلاعات بیشتر در زمینه مشخصات فنی به کاتالوگ این محصول مراجعه نمایید.
| مدل گیج فشار | ویکا مدل 432.50 |
|---|---|
| سایز صفحه | 4 اینچ (100mm) و "6 اینچ (160mm) |
| المنت اندازه گیری | دیافراگمی |
| جنس المنت دیافراگمی | رنج های کمتر از 0.25bar از استنلس استیل 316L و برای رنج های بزرگ تر از 0.25bar متریال دیافراگم آلیاژ نیکل-کروم (اینکونل) |
| جنس قاب | استنلس استیل 304 و 316 |
| متریال پوششی یا آستری دیافراگم | PTFE، هستلوی، مونل، تنتلوم و یا ورق طلا |
| کلاس دقت | 1.6 و 2.5 |
| محدوده اندازه گیری فشار | 0 تا 1000 میلی بار / 0 تا 25 بار / 0 تا 400 psi / فشار منفی 1000- تا 0 میلی بار / 1- تا 0 بار/ 800- تا 200 میلی بار |
| واحد اندازه گیری | bar, mbar, psi, pascal و ... |
| سایز اتصال | برای مدل های دیافراگم سیل دنده ای سایز کانکشن 1/2 مطابق استاندارد های G و NPT و برای دیافراگم سیل های فلنجی سایز های "1 و "2 با کلاس های فشار 150 و 300 |
| دمای سیال | 200+ درجه سانتی گراد |
| ویژگی ها | قابلیت تزریق روغن/ دارای blow-out |
| تجهیزات جانبی | سیفون / محافظ اضافه فشار/ مونوبلاک با اتصال فلنجی |
| درجه حفاظت بدنه | IP54, IP65 و IP66 |
مزایای گیج فشار ویکا 432.50
- گیج فشار ویکا 432.50 دارای المنت اندازه گیری دیافراگمی می باشد. همچنین دارای ایمنی تحمل اضافه باری تا 10 برابر رنج اندازه گیری (Full Scale) است. (ماکزیمم 40bar)
- این گیج قابلیت پر شدن با روغن برای سرویس های با فشار دینامیکی بالا و خطوطی که دارای لرزش می باشند را نیز خواهد داشت.
- گیج فشار ویکا مناسب اندازه گیری فشار سیالات گازی و سرویس هایی با خورندگی زیاد می باشد.
- مانومتر ویکا مدل 432.50 با دیافراگم سیل مناسب اندازه گیری فشار سیالات کثیف و یا فشار مایعات با ویسکوزیته بالا می باشد.
- بدنه و تمامی قطعات در تماس با سیال در این فشار سنج از استنلس استیل است.
- این مانومتر دارای طیف گسترده ای از رنج ها و بازه های اندازه گیری فشار می باشد.
- المنت اندازه گیری فشار در این مدل گیج فشار بصورت دو صورت دیافراگم سیل رزوه ای (Thread) یا فلنجی (Open Flange) در دسترس است.
- به واسطه دیافراگم در این مانومتر، فشار های بسیار کوچک نیز قابل اندازه گیری هستند. به نحوی که پایین ترین رنج قابل اندازه گیری 0 تا 16 میلی بار برای این گیج موجود می باشد.
یکی دیگر از انواع مدلهای گیح های فشار ویکا میتوان به گیج فشار ویکا 632.50 اشاره کرد.
عملکرد گیج فشار ویکا 432.50
گیج فشار ویکا 432.50 با المنت اندازه گیری دیافراگمی دارای دیافراگم های دایره ای و موجدار است. آنها در لبه بین دو فلنج به هم چسبیده اند و از یک طرف توسط فشار در محفظه سیال تحت فشار قرار می گیرند. انحراف حاصل از طریق لینک به حرکت منتقل می شود و با پوینتر روی صفحه نمایش گیج نشان داده می شود.
المنت های دیافراگمی دارای نیروی محرک نسبتا زیادی هستند و در مقایسه با لوله های بوردون حساسیت کمتری نسبت به ارتعاش دارند. آنها می‌توانند تا حداکثر 10 برابر مقدار کامل مقیاس، در معرض اضافه بار بیشتری قرار گیرند.
با محدوده اندازه گیری 0 تا 4 بار و ایمنی اضافه بار 10 برابری، فشار بیش از حد در کوتاه مدت تا 40 بار مشکلی ایجاد نمی کند، زیرا دقت آن تحت تأثیر قرار نمی گیرد.
با انتخاب یک پوشش یا آستر برای قسمت های در تماس با سیال (wetted parts) این مدل گیج فشار برای سیالات بسیار خورنده نیز استفاده می شود. متریال مناسب برای این کار را میتوان فقط برای المنت دیافراگمی انتخاب کرد یا همراه با اتصال فرآیندی با اتصال اندازه گیری پایین به روشی آزادانه ترکیب کرد.
کاربردهای گیج فشار ویکا مدل 432.50
گیج فشار ویکا مدل 432.50 یکی از با کیفیت ترین و دقیق ترین محصولات برند ویکا است که در طیف گسترده ای از صنایع فرآیندی جهت اندازه گیری و نمایش محلی فشار به کار می رود. در ادامه کاربردهای این مدل گیج فشار به شرح زیر است:
- 1.اندازه گیری محیط هایی با اضافه بار افزایش یافته
- 2.دارای کیس پر از روغن مناسب برای بارهای فشار دینامیکی بالا و ارتعاشات (مدل های 433.50، 433.30)
- 3.قابلیت اندازه گیری فشار سیالات گازی، مایع خورنده و بسیار چسبناک
- 4.کاربرد در صنایع فرآیندی نظیر صنایع شیمیایی، صنایع پتروشیمی، نفت و گاز، تولید برق، فناوری آب و فاضلاب
تجهیز صنعت بزرگترین تامین کننده انواع گیج فشار با المنت های اندازه گیری دیافراگمی، بردونی و کپسولی، انواع گیج های اختلاف فشار و گیج های فشار سوئیچ دار یا مانوستات از برند ویکا آلمان است. جهت کسب اطلاعات فنی بیشتر در زمینه خرید و استعلام قیمت گیج فشار 432.50 با کارشناسان فروش ما تماس حاصل فرمایید.
