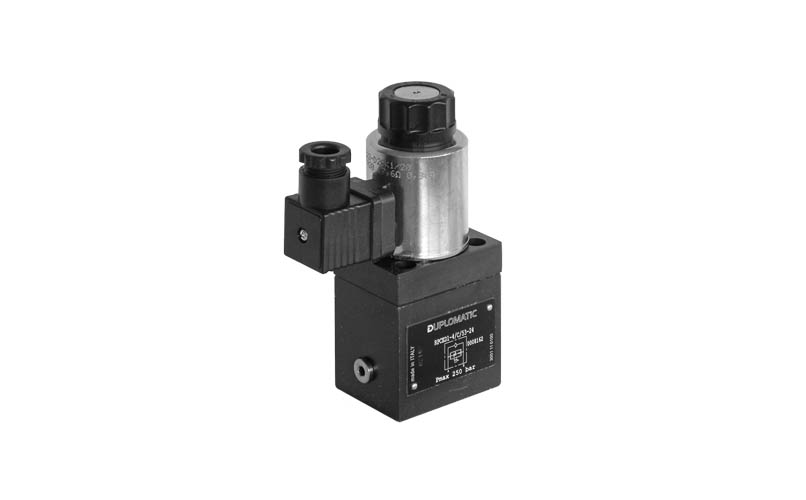

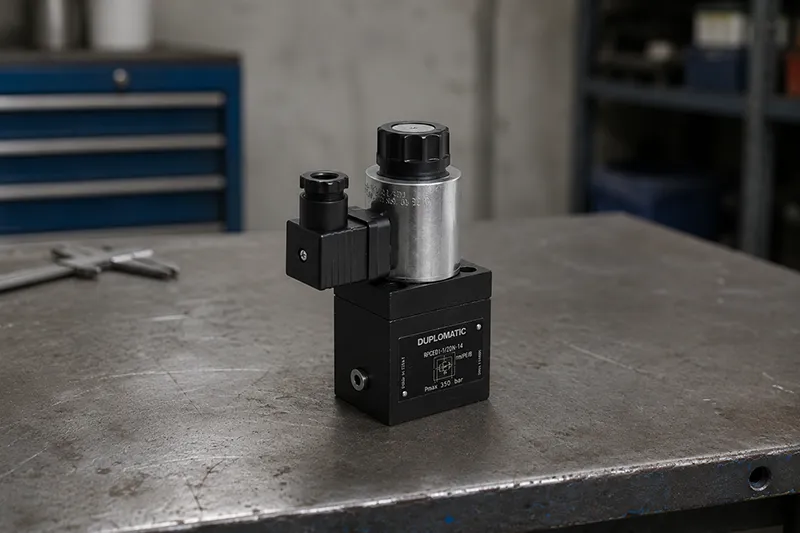

شیر پروپرشنال کنترل جریان RPCED1 دوپلوماتیک (Duplomatic RPCED1 Proportional Flow Control Valve) یکی از شیرهای الکتروپروپرشنال شرکت ایتالیایی دوپلوماتیک موشن سلوشنز است که برای تنظیم پیوسته و دقیق جریان روغن در یک شاخه از مدار هیدرولیک طراحی شده است. این شیر با استفاده از فناوری کنترل تناسبی، جبرانکنندهی فشار و فیدبک موقعیت اسپول، امکان کنترل بسیار دقیق دبی را حتی در شرایطی که فشار بارگذاری تغییر میکند، فراهم میسازد. این ویژگی شاخص باعث شده که در ماشینآلات صنعتی، تجهیزات تولیدی، خطوط اتوماسیون و سامانههای هیدرولیکی پیشرفته کاربرد گستردهای دارد.
شیر RPCED1 مطابق استاندارد ISO ۶۲۶۳ و با ابعاد نصب CETOP ۰۳ (NG6) طراحی شده و از نوع دو راهه (۲-Way)، مستقیمکار (Direct Operated) و مستقل از فشار و دما است. با دریافت سیگنال الکتریکی از PLC، کنترلر یا کارت درایور پروپرشنال، جریان عبوری را بهصورت کاملاً پیوسته تنظیم میکند. بنابراین برخلاف شیرهای کنترل جریان معمولی که تنها امکان تنظیم دستی یا چندمرحلهای را دارند، میتواند سرعت سیلندر یا هیدروموتور را با دقت بسیار بالا، تکرارپذیری مناسب و پاسخ دینامیکی مطلوب کنترل کند.
اجزای اصلی شیر پروپرشنال کنترل جریان RPCED1
دوپلوماتیک در شیر پروپرشنال کنترل جریان RPCED1 از چند بخش مکانیکی، هیدرولیکی و الکترونیکی استفاده کرده است که هر یک وظیفه مشخصی در کنترل دقیق دبی سیال بر عهده دارند. عملکرد هماهنگ آنها باعث میشود شیر به خوبی جریان روغن را متناسب با سیگنال الکتریکی ورودی تنظیم کند. مهمترین این اجزا عبارتاند از:
سلونوئید پروپرشنال (Proportional Solenoid)
سلونوئید، بخش محرک شیر است که سیگنال جریان الکتریکی دریافتشده از درایور یا کارت کنترل را به نیروی مکانیکی تبدیل میکند. میزان نیروی تولیدشده متناسب با مقدار سیگنال ورودی است و به همین دلیل، امکان جابهجایی تدریجی و بسیار دقیق اسپول را فراهم میکند.
اسپول (Spool)
اسپول مهمترین بخش هیدرولیکی شیر است که با تغییر موقعیت آن، سطح مقطع عبور سیال افزایش یا کاهش مییابد. این تغییر تدریجی باعث تنظیم پیوستهی دبی خروجی و در نتیجه کنترل دقیق سرعت اکچویتور هیدرولیکی میشود.
جبرانکنندهی فشار (Pressure Compensator)
یکی از ویژگیهای مهم RPCED1، داشتن جبرانکنندهی داخلی فشار است. این سازوکار، اختلاف فشار دو سوی اوریفیس کنترل جریان را تقریباً ثابت نگه میدارد تا تغییرات فشار بار یا فشار ورودی، تأثیر محسوسی بر دبی تنظیم شده نداشته باشد. بدین ترتیب سرعت حرکت سیلندر یا هیدروموتور حتی در شرایط بار متغیر نیز تقریباً ثابت باقی میماند.
حسگر موقعیت LVDT (Linear Variable Differential Transformer)
این حسگر بهطور پیوسته موقعیت واقعی اسپول را اندازهگیری و اطلاعات آن را به مدار کنترل ارسال میکند. استفاده از LVDT باعث افزایش دقت تنظیم، حذف خطاهای ناشی از تغییرات مکانیکی و بهبود تکرارپذیری عملکرد شیر میشود.
مدار فیدبک الکترونیکی (Feedback Circuit)
این مدار، اطلاعات دریافتی از حسگر LVDT را با سیگنال فرمان مقایسه میکند. در صورت وجود اختلاف، درایور جریان سلونوئید را اصلاح میکند تا اسپول دقیقاً در موقعیت موردنظر قرار گیرد. این کنترل حلقهبسته (Closed Loop) باعث دستیابی به پاسخ سریع، دقت بالا و پایداری عملکرد شیر میشود.
بدنه شیر و مجاری هیدرولیکی

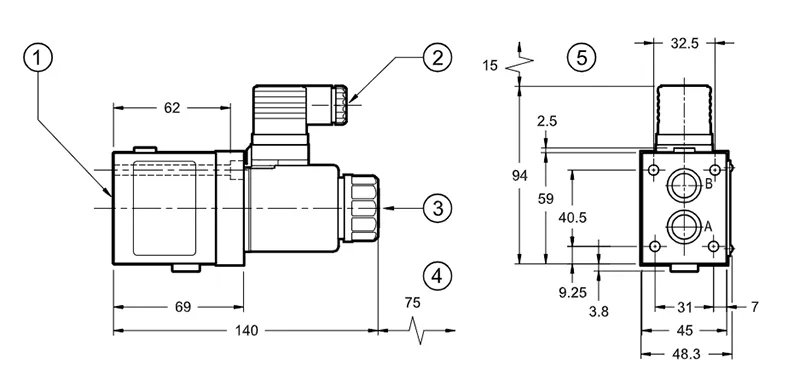

بدنه از فولاد با مقاومت بالا ساخته شده و مجاری داخلی آن بهگونهای طراحی شدهاند که علاوه بر تحمل فشارهای کاری بالا، افت فشار و تلاطم جریان را به حداقل برسانند. ابعاد این بدنه مطابق استاندارد ISO ۶۲۶۳ و الگوی CETOP ۰۳ (NG6) است که نصب آن را روی زیرشیریهای استاندارد امکانپذیر میکند.
شیوه عملکرد شیر پروپرشنال کنترل جریان RPCED1
عملکرد شیر پروپرشنال کنترل جریان RPCED1 بر پایهی تبدیل سیگنال الکتریکی به کنترل دقیق دبی سیال است. این شیر با دریافت فرمان از PLC، کنترلر یا کارت درایور پروپرشنال، موقعیت اسپول را بهصورت پیوسته تغییر میدهد تا مقدار جریان عبوری متناسب با سیگنال ورودی تنظیم شود. وجود جبرانکننده فشار داخلی نیز باعث میشود دبی تنظیمشده حتی در صورت تغییر فشار بار، تا حد زیادی ثابت باقی بماند. این مراحل عملکرد بهصورت خلاصه عبارتاند از:
- دریافت سیگنال الکتریکی از کنترلر یا PLC.
- تبدیل سیگنال به نیروی مکانیکی توسط سلونوئید پروپرشنال.
- جابهجایی تدریجی اسپول و تنظیم سطح مقطع عبور روغن.
- حفظ دبی تنظیمشده توسط جبرانکننده فشار.
- ارسال اطلاعات موقعیت اسپول توسط حسگر LVDT و اصلاح مداوم آن توسط مدار فیدبک.
مدلهای شیر پروپرشنال کنترل جریان RPCED1
شیر پروپرشنال کنترل جریان RPCED1 دوپلوماتیک از نظر ساختار و عملکرد، یک خانواده محصول محسوب میشود اما دارای چند ظرفیت دبی مختلف است. تمامی مدلها از نظر ابعاد نصب، نوع عملکرد، سیستم کنترل تناسبی و جبرانکننده فشار مشابه هستند و تفاوت اصلی آنها در حداکثر دبی قابل کنترل است تا بتوان متناسب با نیاز هر مدار هیدرولیکی، مدل مناسب را انتخاب کرد. مدلهای متداول این شیر عبارتاند از:
| مدل | حداکثر دبی قابل کنترل (L/min) |
|---|---|
| RPCED1-1 | 1.5 |
| RPCED1-4 | 4 |
| RPCED1-8 | 8 |
| RPCED1-16 | 16 |
| RPCED1-25 | 25 |
علاوه بر ظرفیت دبی، این شیر در کد فنی هم میتواند دارای گزینههای مختلفی باشد؛ از جمله نسخههای مجهز به شیر یکطرفه (Check Valve)، نسخههای مدار حلقه باز (Open Loop) و مدلهایی با ولتاژ ۲۴ ولت DC برای سلونوئید پروپرشنال. این گزینهها امکان تطبیق شیر با نیازهای مختلف سیستمهای هیدرولیکی و روشهای کنترلی را فراهم میکنند.
جدول مشخصات فنی شیر پروپرشنال RPCED1
پیش از انتخاب شیر پروپرشنال کنترل جریان RPCED1، بررسی مشخصات فنی آن اهمیت زیادی دارد. این مشخصات بیان میکنند که شیر در چه محدودهای از فشار، دبی و دمای کاری عملکرد مطلوبی دارد و آیا با نیازهای سیستم هیدرولیکی موردنظر سازگار است یا خیر؟ جدول زیر بر اساس مستندات فنی این محصول بهصورت زیر است.
| مشخصه | مقدار |
|---|---|
| نام محصول | شیر پروپرشنال کنترل جریان RPCED1 |
| نوع شیر | شیر کنترل جریان پروپرشنال دو راهه (۲-Way) |
| نوع عملکرد | تحریک مستقیم (Direct Operated) |
| نوع کنترل | الکتروپروپرشنال با فیدبک LVDT |
| جبرانکننده فشار | دارد |
| استاندارد نصب | ISO 6263 |
| سایز نصب | CETOP 03 (NG6) |
| حداکثر فشار کاری | 250 bar |
| محدوده دبی قابل انتخاب | ۱.۵، ۴، ۸، ۱۶ و ۲۵ L/min |
| محدوده دمای سیال | ۲۰- تا ۸۰+ درجه سانتیگراد |
| سیال مناسب | روغنهای هیدرولیک معدنی با ویسکوزیته مناسب |
| ولتاژ سلونوئید | 24 VDC |
| وزن تقریبی | 1.5 kg |
علاوه بر این مشخصات عمومی، با توجه به کد فنی، ویژگیهایی مانند حداکثر دبی، وجود شیر یکطرفه و برخی گزینههای سفارشی ممکن است بین مدلهای مختلف این سری متفاوت باشد؛ بنابراین برای انتخاب نهایی، وابسته به بررسی دقیق کاتالوگ و کد فنی است.
دیتاشیت و کاتالوگ شیر پروپرشنال کنترل جریان Duplomatic RPCED1
مزایای شیر پروپرشنال کنترل جریان RPCED1
شیر پروپرشنال کنترل جریان RPCED1 دوپلوماتیک به دلیل بهرهگیری از فناوری کنترل تناسبی، جبرانکنندهی فشار و سیستم فیدبک الکترونیکی، دقت و پایداری بالایی در تنظیم جریان ارائه میدهد. از مهمترین مزایای شیر RPCED1 میتوان به موارد زیر اشاره کرد:
- کنترل دقیق و پیوسته دبی متناسب با سیگنال الکتریکی ورودی
- حفظ دبی تقریباً ثابت در برابر تغییرات فشار به کمک جبرانکننده فشار داخلی
- دقت و تکرارپذیری بالا به دلیل استفاده از حسگر موقعیت LVDT و سیستم فیدبک
- پاسخ سریع به تغییرات فرمان و مناسب برای کنترل دینامیکی سرعت عملگرها
- کاهش پیچیدگی مدار هیدرولیک در مقایسه با روشهای سنتی کنترل جریان
- سازگاری با PLC، کنترلرها و درایورهای پروپرشنال برای کنترل از راه دور و اتوماسیون
- نصب آسان به دلیل استفاده از استاندارد CETOP ۰۳ (NG6)
- ابعاد فشرده و وزن مناسب برای استفاده در انواع پاورپکها و یونیتهای هیدرولیکی
- قابلیت انتخاب مدل با دبیهای مختلف متناسب با نیاز هر کاربرد
- کیفیت ساخت و دوام بالا برای استفاده در شرایط صنعتی سخت
کاربردهای شیر پروپرشنال کنترل جریان RPCED1 در صنایع مختلف
شیر پروپرشنال کنترل جریان RPCED1 برای کاربردهایی طراحی شده است که در آنها کنترل دقیق و پایدار دبی روغن و در نتیجه تنظیم سرعت حرکت سیلندرها یا هیدروموتورها اهمیت دارد. با قابلیت کنترل پیوستهی جریان و حفظ دبی در برابر تغییرات فشار، در طیف گستردهای از تجهیزات هیدرولیکی صنعتی و متحرک مورد استفاده قرار میگیرد. مهمترین کاربردهای آن عبارتاند از:
- ماشینآلات صنعتی و خطوط تولید برای کنترل دقیق سرعت سیلندرها و عملگرهای هیدرولیکی
- سیستمهای اتوماسیون صنعتی نیازمند کنترل جریان با PLC یا کنترلرهای الکترونیکی
- پاورپکها و یونیتهای هیدرولیک برای تنظیم دبی یک شاخه از مدار
- ماشینآلات راهسازی و معدنی مانند جرثقیلها، بیلهای مکانیکی و تجهیزات حمل مواد
- ماشینابزارها برای کنترل حرکت میزها، فید محورها و سایر عملگرهای هیدرولیکی
- دستگاههای پرس و تجهیزات شکلدهی فلزات نیازمند کنترل دقیق سرعت
- صنایع نفت، گاز و پتروشیمی در سامانههای هیدرولیکی تجهیزات فرآیندی
- صنایع فولاد، سیمان و معدن برای کنترل حرکت تجهیزات سنگین در شرایط کاری سخت
- صنایع دریایی و تجهیزات بندری در سامانههای فرمان و مکانیزمهای هیدرولیکی
- تجهیزات نظامی و ماشینآلات ویژه
نکات انتخاب شیر پروپرشنال کنترل جریان RPCED1
برای دستیابی به بهترین عملکرد، انتخاب شیر RPCED1 باید بر اساس نیاز واقعی خط هیدرولیک صورت بگیرد. مهمترین معیارهایی که باید توجه کرد شامل حداکثر دبی موردنیاز، فشار کاری سیستم، نوع عملگر هیدرولیکی، نحوه کنترل (حلقه باز یا حلقه بسته) و سازگاری با PLC یا درایور پروپرشنال میشوند. انتخاب مدل با ظرفیت دبی مناسب، علاوه بر افزایش دقت کنترل، از اتلاف انرژی و افزایش دمای روغن نیز جلوگیری میکند. همچنین استفاده از روغن هیدرولیک با کیفیت و ویسکوزیته مناسب و رعایت محدوده دمای مجاز، نقش مهمی در حفظ عملکرد پایدار شیر دارد.
در زمان نصب و بهرهبرداری نیز رعایت برخی نکات ضروری است. استفاده از فیلتراسیون مناسب برای جلوگیری از ورود آلودگی به داخل شیر، نصب صحیح روی زیرشیری استاندارد CETOP ۰۳ (NG6)، تنظیم اصولی پارامترهای درایور پروپرشنال و انجام بازدیدهای دورهای، از جمله عواملی هستند که به افزایش دقت، طول عمر و قابلیت اطمینان شیر کمک میکنند. توصیه میشود که پیش از انتخاب نهایی، کد فنی و مشخصات مدل موردنظر با نیازهای سیستم مطابقت داده شود تا شیر بتواند در شرایط کاری مختلف، عملکردی دقیق و پایدار ارائه دهد.
خرید شیر پرپرشنال کنترل جریان دوپلوماتیک RPCED1؛ راهکار دقیق کنترل دبی
شیر پروپرشنال کنترل جریان RPCED1 دوپلوماتیک یکی از راهکارهای دقیق و قابل اعتماد برای کنترل پیوستهی دبی در سیستمهای هیدرولیکی است. این شیر با کنترل الکتروپروپرشنال، جبرانکنندهی فشار و سیستم فیدبک LVDT، موجب تنظیم دقیق جریان و در نتیجه کنترل نرم و پایدار سرعت سیلندرها و هیدروموتورهاست. همچنین طراحی مطابق استاندارد ISO ۶۲۶۳، تنوع در ظرفیتهای دبی و سازگاری با سیستمهای کنترلی مدرن، آن را به گزینهی مناسبی برای طیف گستردهای از کاربردهای صنعتی تبدیل کرده است.
در صورتی که انتخاب، نصب و تنظیم این شیر بر اساس شرایط کاری سیستم انجام شود، RPCED1 میتواند عملکردی دقیق، تکرارپذیر و با دوام بالا ارائه دهد. به همین دلیل این محصول در ماشینآلات صنعتی، خطوط تولید، تجهیزات راهسازی، صنایع نفت و گاز، فولاد، معدن و سایر سامانههای هیدرولیکی که کنترل دقیق جریان و سرعت اهمیت بالایی دارد، یکی از انتخابهای شناختهشده و قابلاعتماد به شمار میرود. برای استعلام قیمت و خرید این تجهیز دقیق هیدرولیک با تجهیز صنعت در ارتباط باشید.
