توضیحات

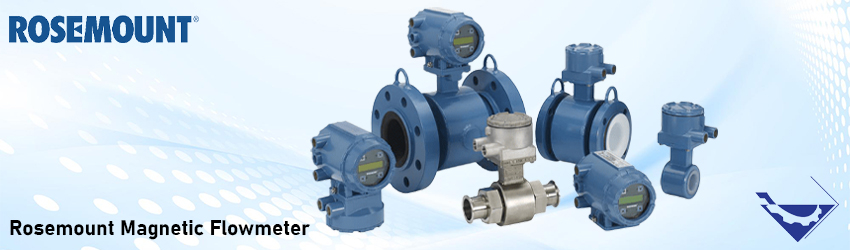

فلومتر مغناطیسی روزمونت (Rosemount Magnetic flow meter)، یکی از انواع فلومترهای رایج و پرکاربرد در صنایع فرآیندی است که بر اساس سرعت میزان جریان حجمی مایعات رسانا را اندازه گیری می کند.
فلومترهای مغناطیسی که به نام های فلومتر الکترومغناطیسی یا مگ متر (mag meter) نیز شناخته می شوند، اغلب به دلیل ویژگی هایی از جمله قیمت مقرون به صرفه، جریان دو جهته (bi-directional) و اندازه گیری بسیار دقیق جریان حجمی در طیف گسترده ای از صنایع مورد استفاده قرار می گیرند.
اندازه گیری فلو یا جریان سیالات امروزه یکی از مهمترین پارامترهای فرآیندهای صنعتی محسوب می شود. با توجه به اهمیت اندازه گیری جریان در صنایع گوناگون انواع مختلفی از فلومترها بر اساس ویژگی ها و مشخصات فنی متفاوت تولید می شوند.
انتخاب فلومتر مناسب برای کاربردهای مختلف بر اساس پارامترهای اصلی اندازه گیری مانند دقت، دما و فشار فرآیندی، نوع سیال، پروتکل ارتباطی، متریال، قیمت و بسیاری موارد دیگر است.
فلومترهای مغناطیسی روزمونت با طیف وسیعی از متریال لاینر یا آستری، الکترودها و اندازه‌های خط در کاربردهای مختلف صنعتی استفاده می شوند. در ادامه این مطلب به معرفی انواع، مشخصات فنی، مزایا، عوامل تاثیرگذار بر قیمت و خرید فلومتر مغناطیسی روزمونت می پردازیم.

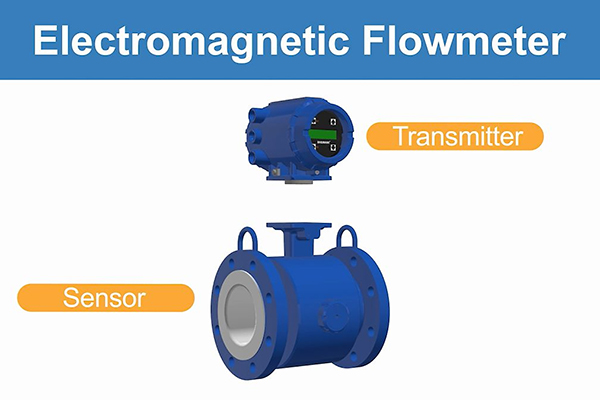

عملکرد فلومتر الکترومغناطیسی
فلومترهای الکترومغناطیسی روزمونت از یک سنسور و ترانسمیتر تشکیل می شوند که با یکدیگر جریان سیالات را اندازه گیری می کنند. در واقع سنسور فلومتر به صورت خطی قرار می گیرد و ولتاژ القایی تولید شده توسط سیال عبوری را اندازه گیری می کند.
ترانسمیتر ولتاژ تولید شده توسط سنسور را دریافت و ولتاژ را به اندازه گیری جریان تبدیل می کند. در نهایت در قالب سیگنال استاندارد 4 تا 20 میلی آمپر به اتاق کنترل منتقل می کند.
به دلیل “مکانیزم فلومتر مغناطیسی” بایستی آب یا سیال عبوری خواص رسانایی داشته باشد. در غیر این صورت اندازه گیری با اختلال مواجه می شود و بایستی از فلومترهایی با مکانیزم های متفاوت نظیر فلومتر ورتکس یا فلومتر توربینی استفاده نمایید.

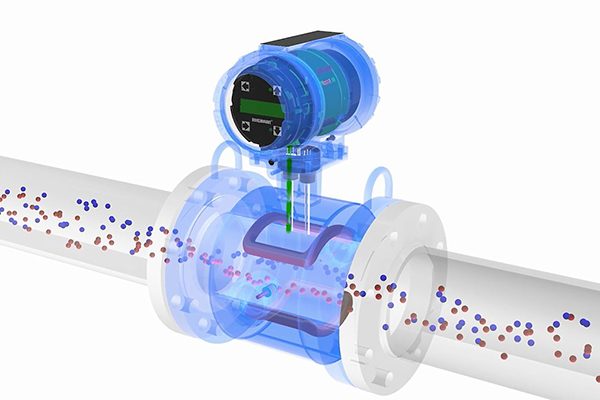

فلومتر مغناطیسی از مجموعه ای از سیم پیچ ها و یک جفت الکترود برای اندازه گیری جریان استفاده می کند. سیم پیچ های فلومتر توسط ترانسمیتر با جریان اعمالی هدایت می شوند.
پس از تغذیه، یک میدان مغناطیسی بین هر دو سیم پیچ تشکیل می شود. هنگامی که لوله پر است و سیال از خط لوله عبور می کند نیروی میدان مغناطیسی باعث می شود که ذرات دارای بار منفی و مثبت سیال در حین عبور از میدان مغناطیسی از هم جدا شوند. این جدایی باعث ایجاد ولتاژ القایی بین الکترودها و سنسور می شود.
اصل اندازه گیری جریان در فلومترهای مغناطیسی بر اساس قانون فارادی است که از نظر ریاضی به صورت E=k*B*D*V تعریف می شود. در این رابطه ولتاژ القایی (E) به طور مستقیم با سرعت (V) سیال در حال حرکت در میدان مغناطیسی (B) متناسب است.
ویژگی های فلومتر مغناطیسی روزمونت
فلومترهای مغناطیسی روزمونت برای اندازه‌گیری جریان حجمی مایعات رسانا در فرآیندهای مختلف استفاده می شوند. این تجهیزات برای کاربردهای مختلف در طیف وسیعی از صنایع از جمله خمیر کاغذ، فلزات و معادن، آب و فاضلاب، مواد غذایی و آشامیدنی، شیمیایی و پتروشیمی و نفت و گاز ایده آل می باشند.
با توجه به اینکه هیچ گونه مانع یا قطعه متحرک در لوله وجود ندارد آنها می توانند در مجموعه ای از کاربردها از مایعات تمیز و بهداشتی گرفته تا دوغاب و سیالات بسیار خورنده یا فرسایشی به کار روند.
فلومتر مغناطیسی روزمونت نیز برای کاربردهایی که نیاز به افت فشار کم و نگهداری کمتر دارند مناسب است. علاوه بر این، این فلومتر قابلیت نصب به صورت عمودی را دارد، به این معنی که می‌توان آن را در لوله‌هایی که سیال در آنها پر است، نصب کرد.
فلومتر روزمونت معمولا در دماهای فرآیندی مختلفی کار می کنند و با توجه به لاینر یا آستری داخل فلومتر در کاربردهای مختلف از جنس های تفلون یا PTFE،هارد رابر و …ساخته و تولید می گیرد.

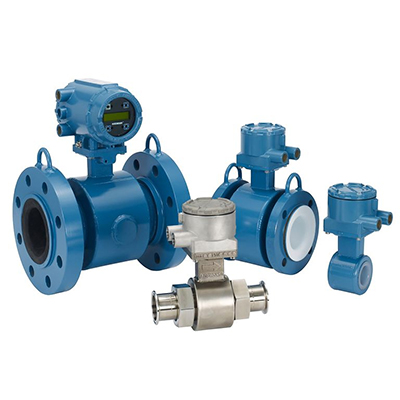

انواع فلومتر مغناطیسی روزمونت
هر یک از انواع فلومترهای مغناطسی روزمونت برآوردن نیازهای کاربردی خاص و ارائه اندازه‌گیری دقیق جریان در صنایع مختلف از جمله آب و فاضلاب، فرآوری شیمیایی، نفت و گاز و غیره تولید می شوند.
روزمونت یک نام تجاری تحت امرسون طیف وسیعی از فلومترهای مغناطیسی را ارائه می دهد که به دلیل دقت و قابلیت اطمینان در اندازه گیری جریان مایعات رسانا شناخته شده اند. در ادامه مهمترین انواع فلومترهای مغناطیسی روزمونت به شرح زیر می باشند:
- 1.فلومتر مگنتیک روزمونت فلنجی مدل 8705
- 2.فلومتر مگنتیک روزمونت برای کاربردهای آب شهری مدل 8750W
- 3.فلومتر مگنتیک روزمونت بهداشتی (Hygienic) مدل 8721
- 4.فلومتر مگنتیک روزمونت ویفری مدل 8711
5.فلومتر مگنتیک روزمونت برای کاربردهای دوغاب Slurry مدل MS
در جدول زیر مهمترین مشخصات فنی فلومترهای مغناطیسی روزمونت ذکر می شود. جهت کسب اطلاعات بیشتر میتوانید به کاتالوگ محصولات مراجعه نمایید یا با کارشناسان فنی تجهیز صنعت تماس بگیرید.
| مدل فلومتر مغناطیسی | دقت | سایز فلومتر | جنس لاینر | جنس الکترود | نوع اتصال |
|---|---|---|---|---|---|
| فلومتر مغناطیسی روزمونت مدل 8705 | 0.15 درصد دقت سرعت جریان حجمی بیش از 13:1 و 0.25٪ در 40:1 | ½-36 اینچ (15-900 میلی متر) | PTFE, ETFE, PFA, Polyurethane, Neoprene, Linatex Natural Rubber | فولاد ضد زنگ 316L، آلیاژ نیکل، پلاتین، تانتالیم، تیتانیوم | فلنجی با Class 150-2500 |
| فلومتر مغناطیسی روزمونت مدل 8750W | 0.5٪؛ 0.25٪ | 0.5 اینچ - 48 اینچ (15 میلی متر - 1200 میلی متر) | PTFE, Neoprene | فولاد ضد زنگ، آلیاژ نیکل | فلنجی تا 300# / PN40 / 4.0Mpa / PN35 / 10K / کلاس D |
| فلومتر مغناطیسی روزمونت مدل MS | 0.25% | 3 اینچ (80 میلی متر) تا 36 اینچ (900 میلی متر) | PTFE, Polyurethane, Neoprene, Linatex, Adiprene, PFA+ | 316L SST، آلیاژ نیکل 276 (UNS N10276)، تانتالیم، 80% پلاتین-20% ایریدیوم، تیتانیوم | فلنجی کلاس 150 تا 2500 |
| فلومتر مغناطیسی روزمونت مدل 8711 | 0.15% | 0.15-8 اینچ (4-200 میلی متر) | ETFE, PTFE, PFA | فولاد ضد زنگ 316L، آلیاژ نیکل، پلاتین، تانتالیم، تیتانیوم | ویفری |
| فلومتر مغناطیسی روزمونت مدل 8721 | 0.25% | ½-4 اینچ (15-100 میلی متر) | PFA | فولاد ضد زنگ 316L، آلیاژ نیکل، پلاتین | Tri-Clamp® Sanitary Coupling و IDF Sanitary Coupling (screw type) و Weld Nipple و DIN 11851 (Imperial and Metric) و DIN 11864 (-1 and -2 Form A) و SMS 1145 و DEN US 50 Weld Nipple |
فلومتر مغناطیسی روزمونت مدل 8705
فلومتر مغناطیسی روزمونت مدل 8705 دارای فلنج با عملکرد طولانی مدت و قابل اعتماد از سایزهای ½ تا 36 اینچ (15-900 میلی متر) موجود است. ساختار تمام جوش آن یک آب بندی هرمتیک را ایجاد می کند که از فلومتر در مقابل رطوبت و سایر آلاینده ها محافظت می کند.
محفظه با آب بندی عالی و محافظت از تمام اجزای داخلی و سیم کشی در برابر سخت ترین محیط ها، حداکثر قابلیت اطمینان سنسور را تضمین می کند. تعمیر و نگهداری با طراحی بدون انسداد و بدون قطعات متحرک به حداقل می رسد.

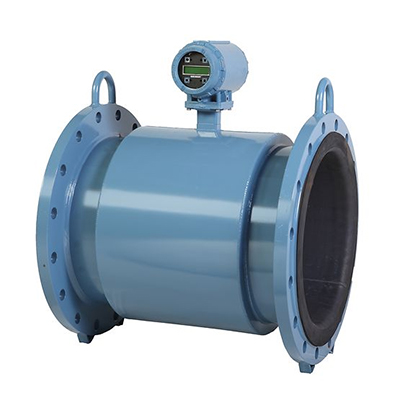

فلومتر مغناطیسی روزمونت مدل 8750W
فلومتر مغناطیسی Rosemount 8750W با اندازه‌گیری دقیق جریان آب و فاضلاب در کاربردهای مختلف، هزینه‌های مازاد را کاهش می‌دهد. همچنین با ساختار کاملاً جوش داده شده سنسور و بلوک ترمینال ایزوله و قابل تعویض، فلومتر 8750W قابل اعتمادترین فلومتر موجود برای کاربردهای آب و برق است.
این مدل فلومتر با ساختار مستحکم و کاملاً جوش داده شده برای مقاومت در برابر لرزش طراحی شده است. علاوه بر این قابلیت‌های تشخیصی پیشرفته و گزارش‌های چاپی عملکرد فلومتر را برای انطباق با سازمان‌های نظارتی تأیید می‌کنند.

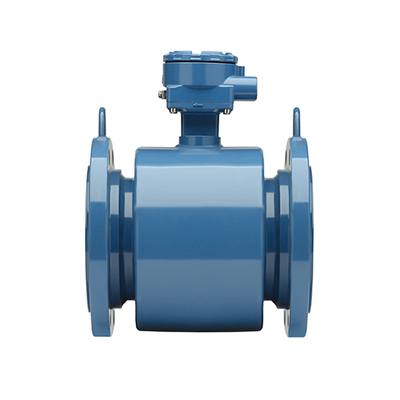

فلومتر مغناطیسی روزمونت مدل MS
فلومترهای مگنتیگ MS یکی از انواع فلومترهای رومونت برای کاربرد در شرایط سخت مانند شن و ماسه، سیالات با محتوای جامد بالا، الیاف خمیر بلند، یا کاربردهایی که صدای بیش از حد فرآیند تولید می کنند می باشند.
فلومترهای MS Slurry برای کاربرد در شرایط سخت فرایندی طراحی می شوند. آنها بر چالش‌های رایج سیگنال جریان غلبه می‌کنند تا خروجی جریانی پایدار و در عین حال سریع ارائه دهند. نگهداری و تعمیر با طراحی بدون انسداد بدون قطعات متحرک به حداقل می رسد همچنین این فلومتر ایده آل برای اندازه گیری دوغاب های رسانا است.

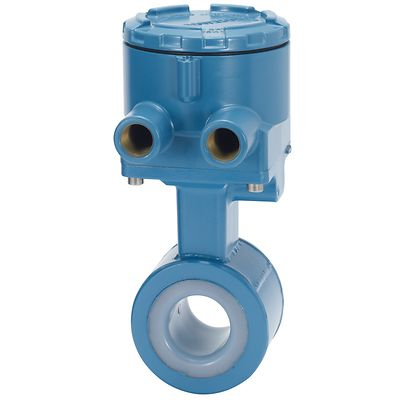

فلومتر مغناطیسی روزمونت مدل 8711
فلومتر مغناطیسی روزمونت مدل 8711 با طراحی بسیار مقرون به صرفه به صورت فشرده و سبک ساخته می شود. اتصال فرآیندی این فلومتر به صورت ویفری (بدون فلنج) می باشد و برای طیف وسیعی از مایعات رسانای بسیار خورنده تا دوغاب‌های فیبری کاربرد دارد.
شکل فشرده ویفری برای نصب در مکان هایی با مقدار محدود لوله مستقیم ایده آل است. همچنین نصب با طراحی سبک وزن و بدون فلنج به صورت ویفری انجام می شود.

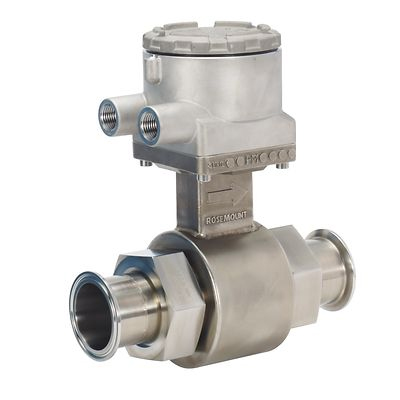

فلومتر مغناطیسی روزمونت مدل 8721
فلومتر مغناطیسی مدل 8721 با عملکرد ایمن و قابلیت تمیز کردن CIP/SIP و قابل اعتماد که به سنسور Sanitary یا بهداشتی معروف است. با بدنه تمام جوش در صنایع غذایی، دارویی و نوشیدنی استفاده می‌شود.
اتصال فرآیند این مدل از فلومترها متنوع است و به دو صورت Tri-Clamp و screw type یا Nipple ارائه می‌شود. این فلومتر قابلیت دسترسی آسان برای تسهیل در بازرسی، تعمیر و نگهداری را فراهم می‌کند.
کاربردهای فلومتر مغناطیسی روزمونت
فلومترهای مغناطیسی Rosemount، که به دلیل دقت و قابلیت اطمینان خود در اندازه گیری جریان سیالات رسانا مشهور هستند، در صنایع مختلفی جهت اندازه گیری دقیق جریان به کار می روند. برخی از کاربردهای رایج فلومتر روزمونت در موارد زیر ذکر می شود:
- آب و فاضلاب: برای اندازه گیری جریان آب، مواد شیمیایی و سایر سیالات حیاتی برای فرآیندهای تصفیه استفاده می شود.
- صنایع شیمیایی: فلومترهای مغناطیسی در صنایع شیمیایی برای اندازه گیری جریان مایعات مختلف مورد استفاده در فرآیندهای تولید کاربرد دارند.
- نفت و گاز: برای اندازه گیری جریان نفت خام، محصولات تصفیه شده و سایر سیالات در خطوط لوله به کار می روند.
- داروسازی: فلومترهای مغناطیسی در تولید دارو برای اندازه‌گیری و کنترل جریان مواد شیمیایی، حلال‌ها و سایر مایعات حیاتی برای تولید داروها استفاده می‌شوند.

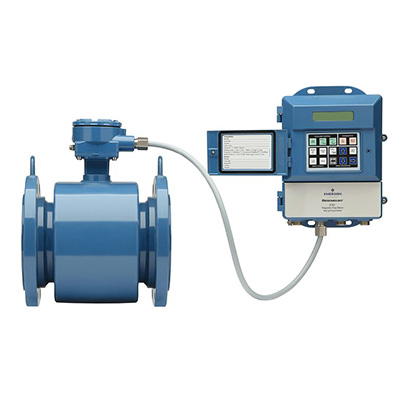

مزایای فلومتر مغناطیسی روزمونت
فلومتر مغناطیسی Rosemount به دلایل مختلفی یک گزینه محبوب در زمینه اندازه گیری جریان حجمی است. این تجهیزات سطوح دقت بالایی را ارائه می‌دهند که آنها را برای طیف گسترده‌ای از کاربردهای اندازه‌گیری دقیق جریان مناسب می کند.
این فلومترها به دلیل قابلیت اطمینان و پایداری طولانی مدت خود شناخته می شوند و آنها را به انتخابی قابل اعتماد برای بسیاری از صنایع تبدیل می کند. همچنین به دلیل مزایا و ویژگی های مختلف در صنایع مختلفی از جمله آب و فاضلاب، شیمیایی، مواد غذایی و آشامیدنی، دارویی و غیره استفاده می شوند.
فلومترهای مغناطیسی هیچ قسمت متحرکی در جریان سیال ندارند، که باعث کاهش سایش و نیاز به تعمیر و نگهداری مکرر می شود. علاوه بر این می‌توانند جریان را در هر دو جهت اندازه‌گیری کنند و برای کاربردهایی که جریان معکوس ممکن است رخ دهد، مناسب می باشند.
این فلومترها اغلب در برابر شرایط سخت محیطی مقاوم هستند که آنها را برای محیط های صنعتی چالش برانگیز ایده آل می کند. این مزایا فلومترهای مغناطیسی روزمونت را برای بسیاری از صنایع که اندازه‌گیری دقیق و مطمئن جریان ضروری است، انتخابی ارجح می سازد. برخی دیگر از مزایای فلومتر مگنتیک روزمونت عبارتند از:
- 1.قیمت مقرون به صرفه
- 2.اندازه گیری دقیق جریان حجمی مایعات رسانا
- 3.دارای انواع مختلف متریال لاینر و الکترود
- 4.قابلیت کارکرد در دما و فشار بالا
- 5.عدم وجود قطعه متحرک و کاهش نیاز به تعمیر
- 6.دارای انواع اتصال ویفری و فلنجی
- 7.قابلیت کاربرد با سیالات خورنده و دوغاب
- 8.تعمیر و نگهداری کم
- 9.اندازه گیری جریان دو جهته (bi-directional)
- 10.دارای درجه حفاظت بدنه از نفوذ گرد و غبار و آب IP68
- 11.قابلیت کاربرد در شرایط سخت فرآیندی
- 12.دارای سایزهای مختلف کوچک تا بزرگ
عوامل تاثیرگذار بر قیمت فلومتر مغناطیسی روزمونت
قیمت دبی سنج مغناطیسی روزمونت ممکن است تحت تأثیر عوامل مختلف قرار بگیرد. برخی از عواملی که می‌تواند بر قیمت این نوع فلومتر تأثیرگذار باشد، عبارتند از:
- 1.نوع و اندازه فلومتر: قیمت فلومتر مغناطیسی روزمونت ممکن است با توجه به نوع و اندازه آن متغیر می باشد. فلومترهای با توانایی‌ها و ویژگی‌های خاص ممکن است قیمت بالاتری داشته باشند.
- 2.متریال ساخت فلومتر: متریال ساخت فلومتر نیز می‌تواند تأثیرگذار بر قیمت آن باشد. استفاده از مواد با کیفیت و مقاوم به عنوان بخش‌های فلومتر ممکن است قیمت را افزایش دهد.
- 3.مشخصات فنی: ویژگی‌های فنی مانند دقت، رزولوشن، دمای کاری، فشار قابل تحمل و محدوده اندازه‌گیری نیز می‌تواند تأثیرگذار باشد. فلومترهای با ویژگی‌های بهتر و دقت بالاتر ممکن است قیمت بیشتری داشته باشند.
- 4.نوع برند: برند فلومتر نیز می‌تواند تأثیرگذار باشد. برندهای معروف و با سابقه ممکن است قیمت بیشتری داشته باشند.
قیمت فلومتر مغناطیسی روزمونت با توجه به به نیازها و مشخصات فنی مورد استفاده و تجهیزات جانبی مشخص می‌شود. توجه داشته باشید که عوامل فوق تنها برخی از عوامل تاثیر گذار بر قیمت هستند. قیمت نهایی دبی سنج مغناطیسی روزمونت می تواند تحت تأثیر عوامل دیگر نیز در هر بازار و با توجه به شرایط مختلف متفاوت باشند.
جهت کسب اطلاعات دقیقتر و بروز ترین قیمت فلومتر توصیه می‌شود با کارشناسان تجهیز صنعت در تماس باشید.
خرید و فروش فلومتر مغناطیسی روزمونت
فلومتر مغناطیسی روزمونت یا مگنتیک فلومتر، یکی از انواع فلومترهای مبنی بر سرعت است که در صنایع آب و فاضلاب و برای انواع سیالات رسانا بسیار مناسب و کاربردی است. امروزه اندازه گیری جریان سیال توسط به عنوان یکی از مهمترین پارامترهای اندازه گیری در صنایع مختلف از اهمیت ویژه ای برخوردار است.
این نوع فلومترها بدون قطعه متحرکی در مسیر سیال عمل می‌کنند. فلومترهای مغناطیسی روزمونت در صنایع شیمیایی، پتروشیمی، آب و فاضلاب، نفت و گاز، و صنایع تولیدی و فرآوری استفاده می شوند.
تجهیز صنعت با بیش از دو دهه سابقه درخشان، یکی از شرکت های فعال در تامین تجهیزات و واردات قطعات صنعتی در حوزه تجهیزات برق و ابزار دقیق، اتوماسیون صنعتی، شیرآلات صنعتی و پایپینگی، تجهیزات آزمایشگاهی و آنالایزرهای شیمیایی، فلومتر مغناطیسی اندرس هاوزر، تجهیزات کالیبراسیون و تست و اندازه گیری پرتابل است.
این فروشگاه بزرگ و مطمئن جهت افزایش سطح کیفی صنایع انواع دبی سنج یا فلومتر مغناطیسی روزمونت را با بهترین کیفیت و قیمت مناسب به فروش می رساند. تجهیز صنعت دارای کارشناسان متخصص و با تجربه است که می‌توانند اطلاعات دقیقی در زمینه مشخصات فنی، قیمت، خرید و فروش فلومتر مغناطیسی روزمونت ارائه دهند و شما را در انتخاب بهترین فلومتر هدایت کنند.
